PL88052是一款60V 5A同步降压转换器 样品订购
一、产品详情
1、产品特征：
-
4.8V-60V宽范围工作输入电压
-
结温范围: –40°C - +150°C
-
固定3ms内部软启动计时器
-
峰值电流限制保护
-
热关机保护机制
-
0.8V 1% 内部电压基准源
-
可调开关频率最高可达2MHz
-
集成80mΩ高侧场效应管
-
集成低侧N沟道场效应管驱动器
-
在轻负载模式下采用脉冲跳频模式实现高效率
-
在轻载模式下低功耗，采用集成式自举充电场效应管
-
68V输入过压保护
-
运行时效率高达 98%
-
采用ESOP8封装
2、应用原理图：

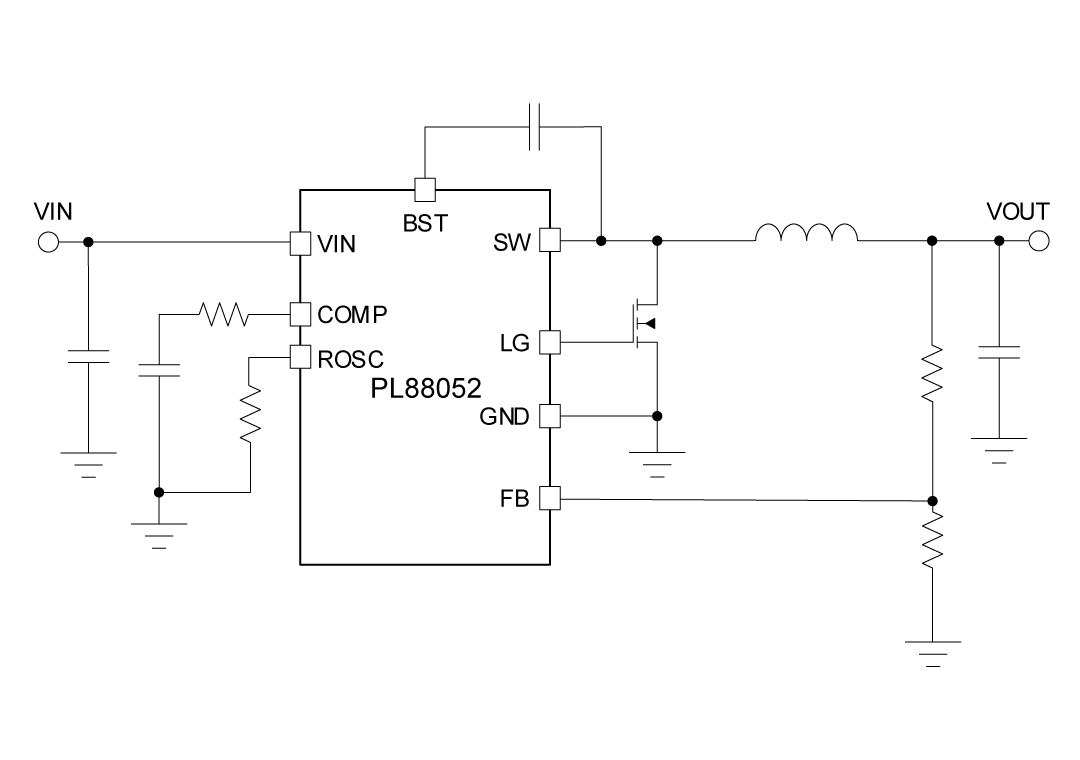

PL88052应用原理图
3、产品描述
PL88052是一款60V、5A的同步降压稳压器，集成了高侧场效应管和低侧n沟道场效应管驱动器。该设备能承受高达68V的负载冲击脉冲。电流模式控制提供简单的外部补偿和灵活的元件选择。低纹波脉冲跳频模式可减少空载时的供电电流。欠压锁定内部设置在4.8V，输出电压启动斜率由内部控制，以提供受控启动并消除过冲。
宽广的开关频率范围允许优化效率或外部元件尺寸。输出电流是逐周期限制的。频率回退和热关断在过载条件下保护内部和外部元件。
PL88052 的其他特点包括超低静态电流和高轻负载效率、创新的峰值电流保护、集成的 VCC 偏置电源和引导二极管、精确的使能和输入欠压锁定 (UVLO)，以及自动恢复的热关断保护。
4、典型应用场景
-
电器，电源设备和园艺工具
-
高容量电池组 (电动自行车, 电动滑板车)
-
电机驱动装置，无人机，通讯设备
-
工业自动化和电机控制
-
车辆配件：全球定位系统（GPS）,娱乐系统
-
USB专用充电端口和电池充电器
5、封装信息

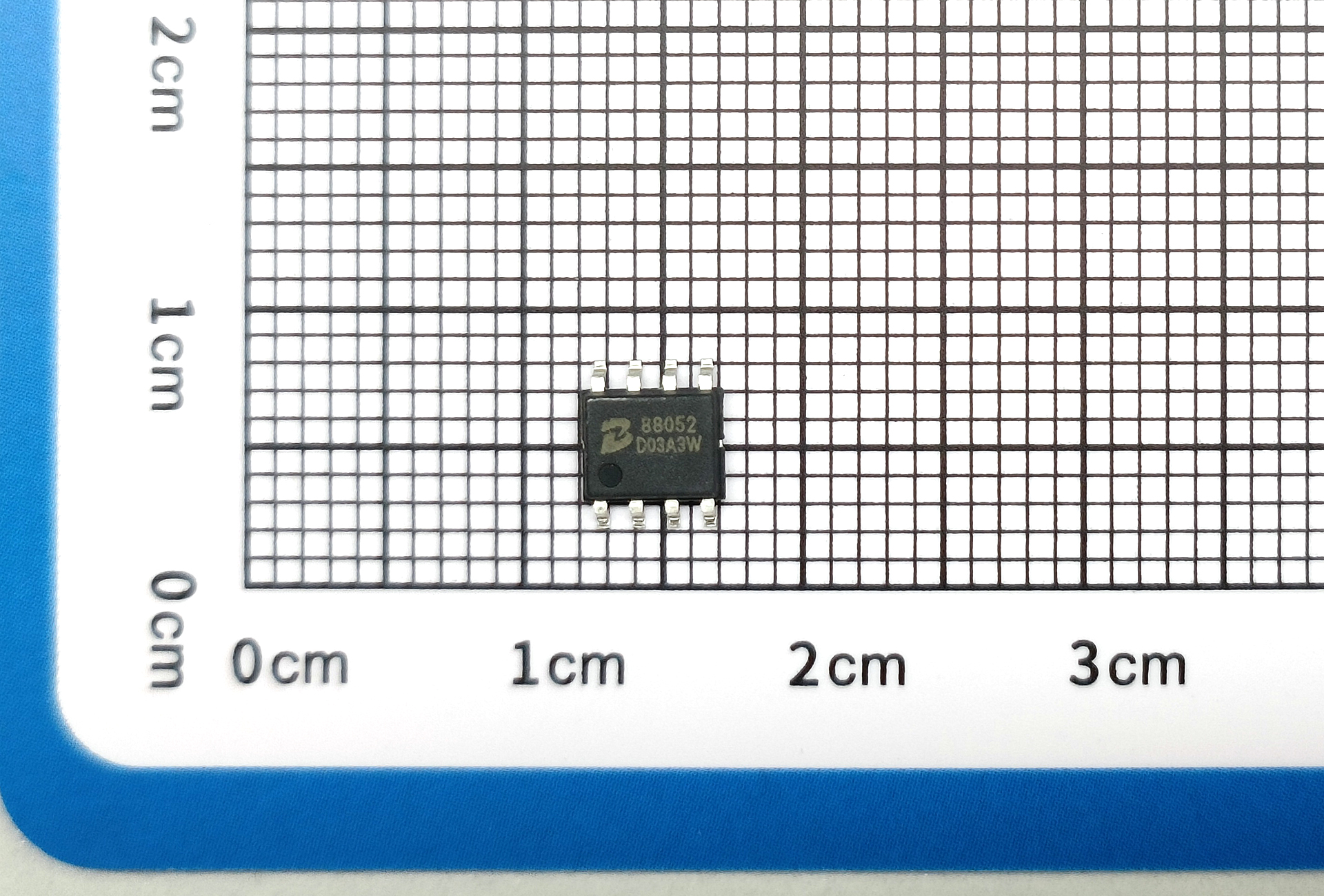

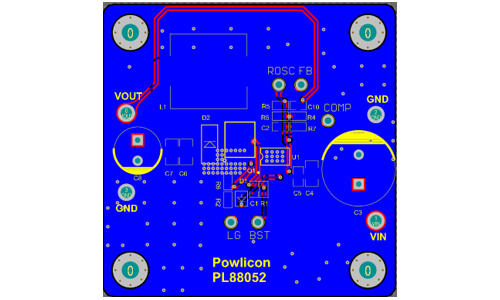

PL88052顶视图

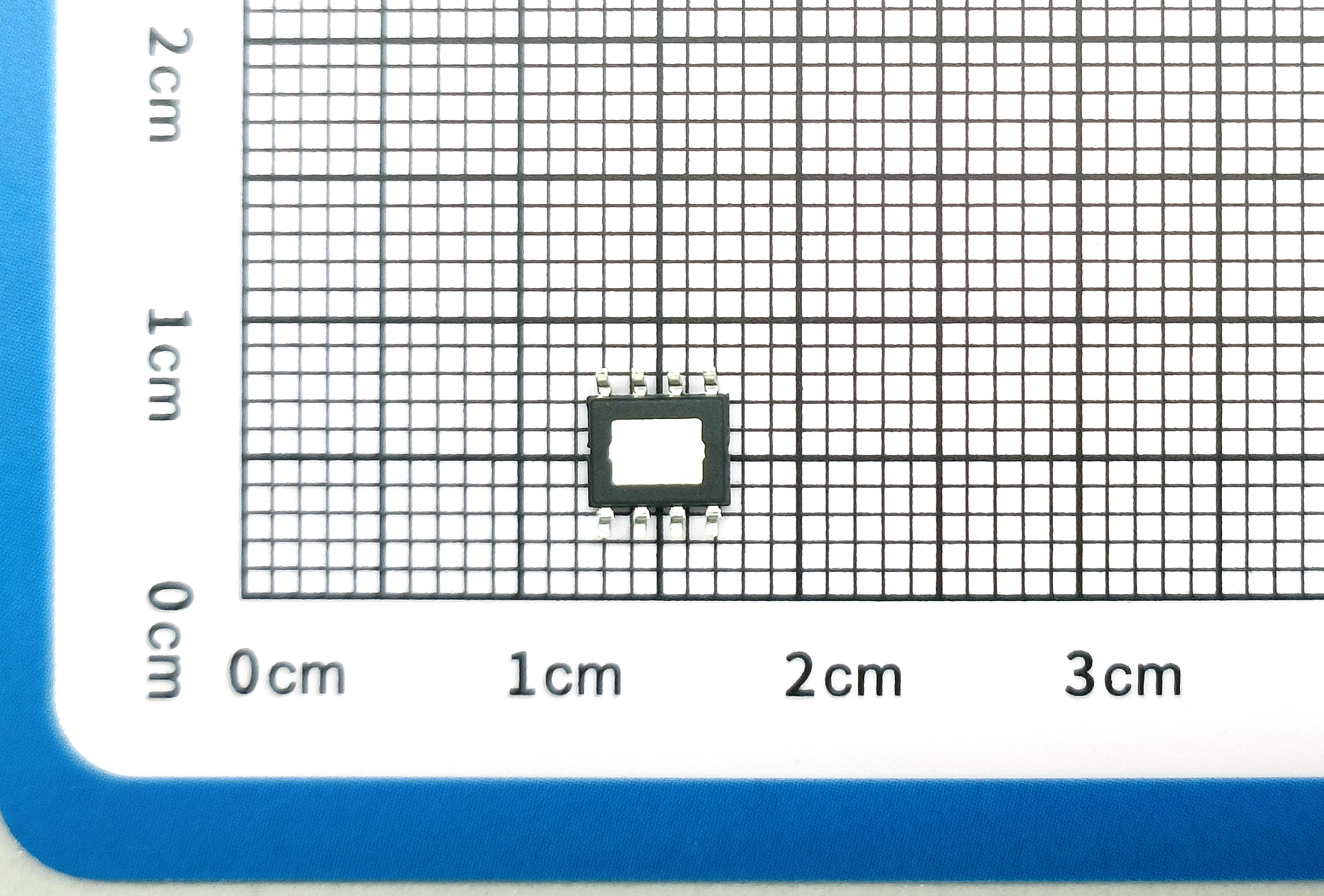

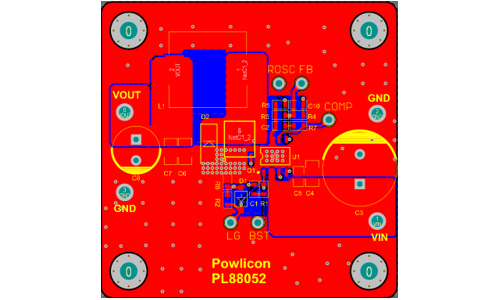

PL88052背视图

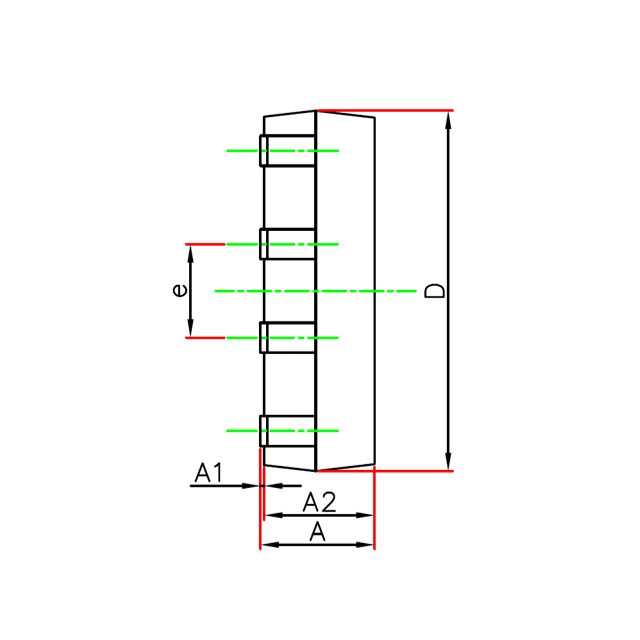

PL88052侧视图
6、管脚定义和功能描述

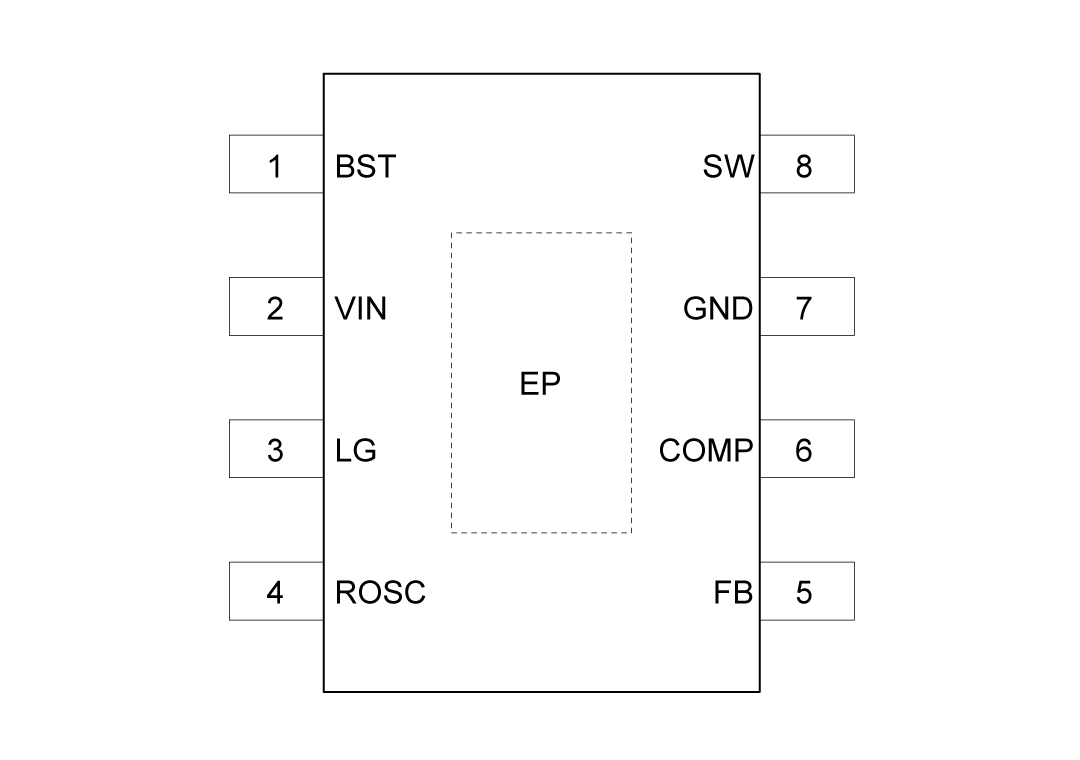

PL88052管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | BST | 引导驱动电源。 |
| 2 | VIN | 调节器将输入引脚提供给高侧功率场效应管和内部偏置调节器。直接连接到降压转换器的输入电源，路径要短且阻抗低。 |
| 3 | LG | 低侧场效应管的输出驱动器。 |
| 4 | ROSC | 电阻定时。当使用外部电阻接地以设置切换频率时，内部放大器将该端子保持在固定电压上。如果该端子被拉高到PLL的上限阈值，则会发生模式变化，端子变为同步输入。内部放大器被禁用，端子成为内部PLL的高阻抗时钟输入。如果时钟边缘停止，内部放大器被重新启用，操作模式返回到电阻频率编程。 |
| 5 | FB | 电压调节比较器的反馈输入。 |
| 6 | COMP | 误差放大器输出和输入到输出开关电流（PWM）比较器。将频率补偿元件连接到此端口。 |
| 7 | GND | 内部电路的接地连接 |
| 8 | SW | 转换器内部高侧功率场效应管和开关节点的来源。 |
| 9 | EP | 封装的裸露垫片。没有内部电连接。将EP焊接到GND引脚并连接到大型铜面以降低热阻。 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL88052_Datasheet_en_R1.0 | 2025/05/30 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

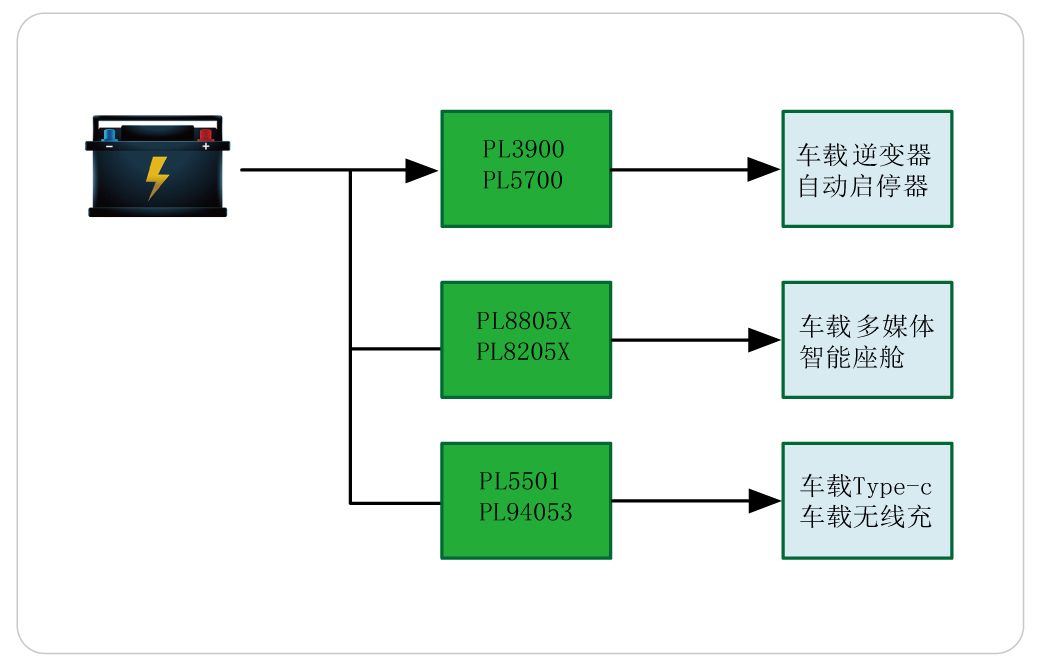

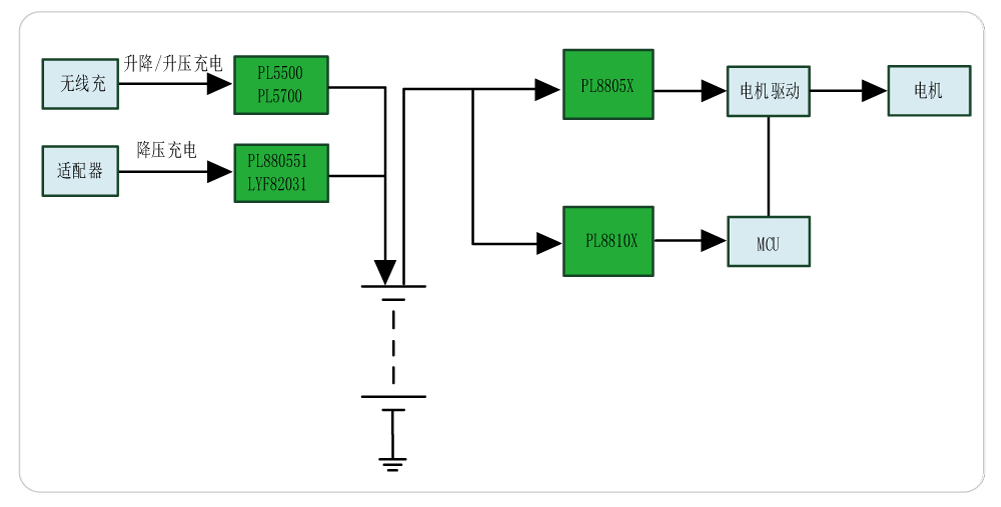

车载电子方案
