PL82053是一款32V/3.5A同步降压转换器  样品订购

一、产品详情

1、产品特征：

• 输入电压范围：4.6V-33V

• 高达98%工作负载

• 3.5A持续输出电流能力

• 集成高侧40V,80mΩ和低侧40V, 50mΩ功率场效应管

• 高达97%效率

• 外部软启动功能可限制设备通电时的瞬时电流

• 固定450KHz开关频率

• 拥有不同应用的外部补偿措施

• 支持脉冲跳频模式以实现高效率

• 通过频率抖动来缓解电磁干扰问题

• 峰值电流模式控制

• 支持欠压、过压、过流、短路、温度保护

• 采用ESOP8封装

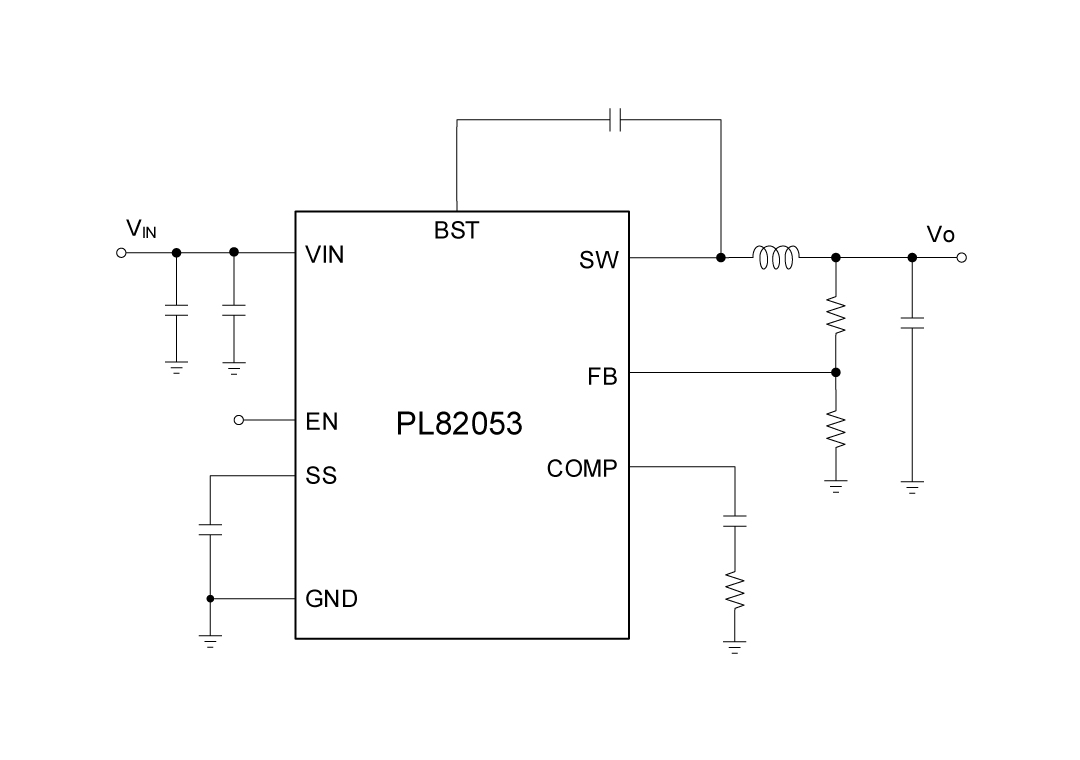

2、应用原理图：

PL82053应用原理图

×

关闭

3、产品描述

PL82053是一款单片同步降压调节器，具有从4.6V到33V的宽输入电压范围。采用内部斜率补偿的电流模式控制，以减少元件数量。PL82053还具有轻负载脉冲跳频模式，这允许在轻负载时减少从输入电源到系统的功耗。

PL82053引入频率抖动操作以减少电磁干扰。一个周期性电流限制与频率折叠相结合，可以在过载条件下保护集成电路。

4、典型应用场景

• 9V, 12V和24V分布式供电系统

• 消费类应用产品（例如电视、机顶盒、路由器、液晶显示屏以及周边设备）

• 工业及车载娱乐电源供应器

5、封装信息

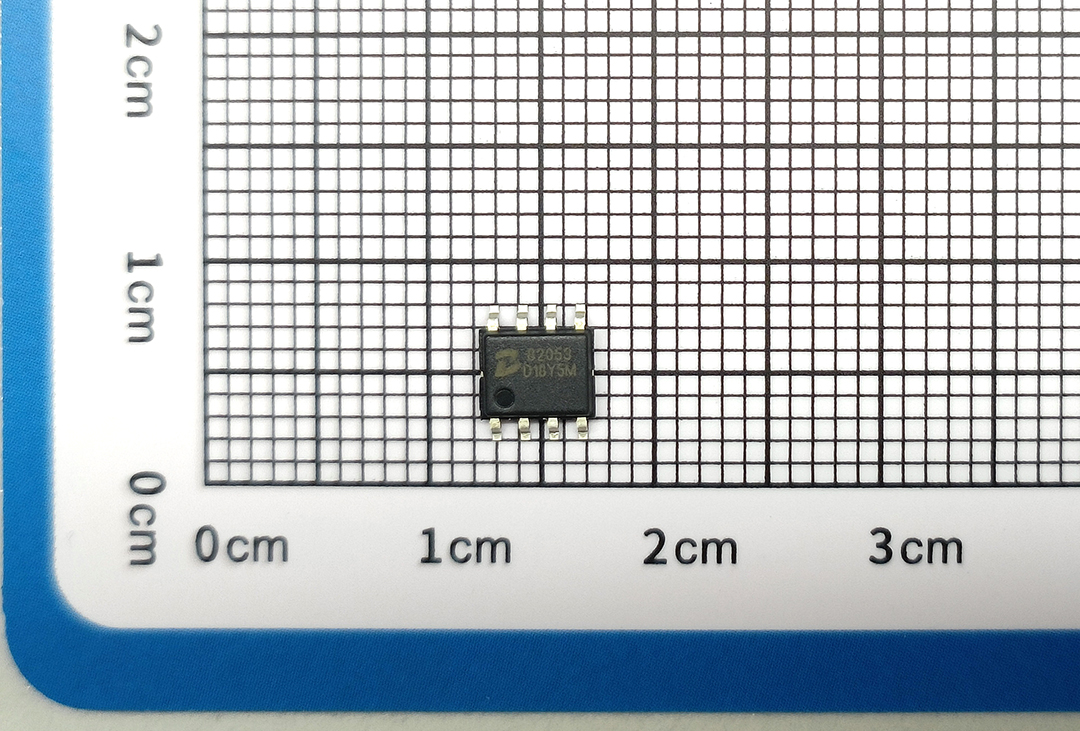

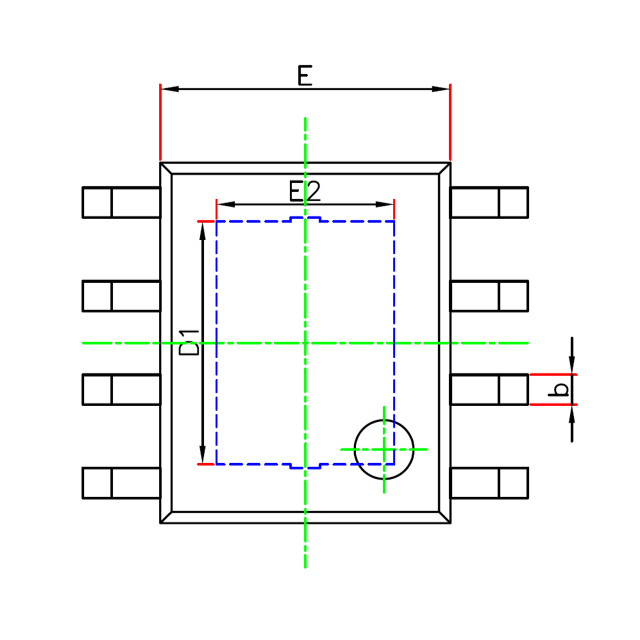

PL82053顶视图

×

关闭

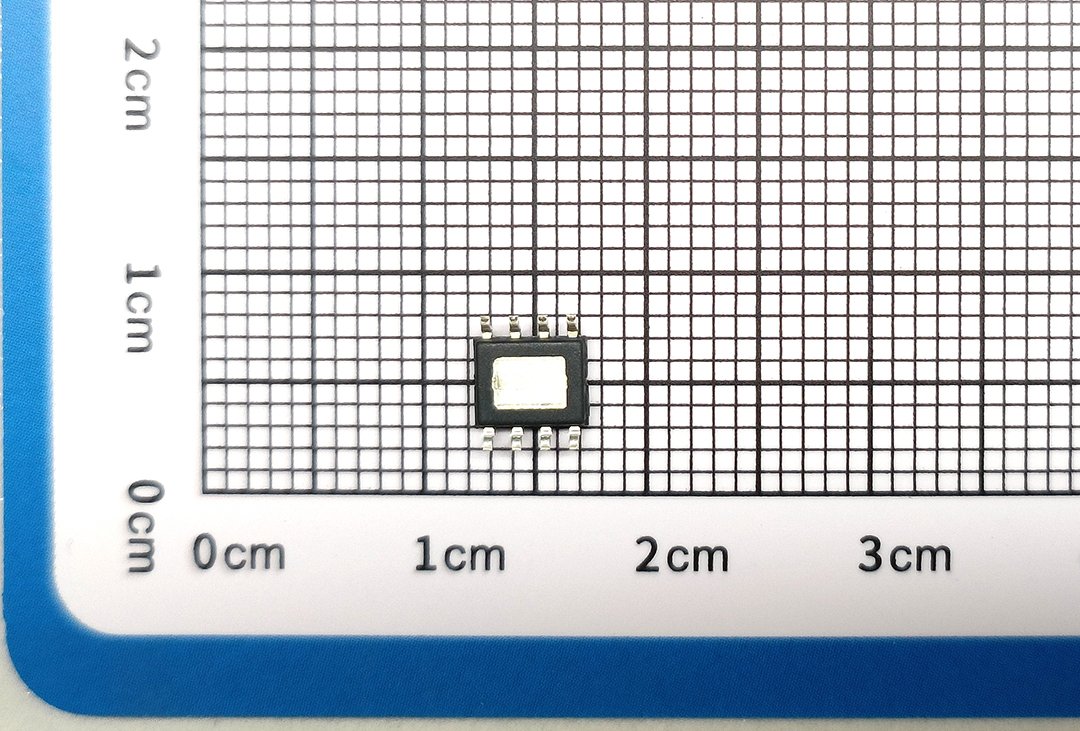

PL82053背视图

×

关闭

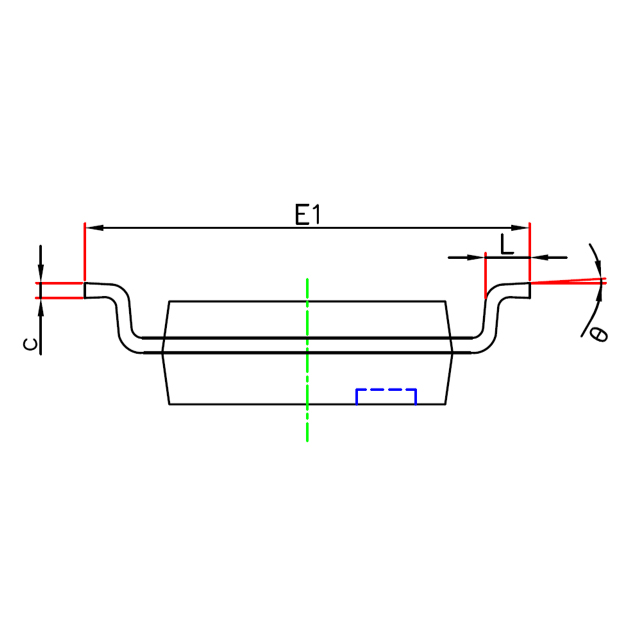

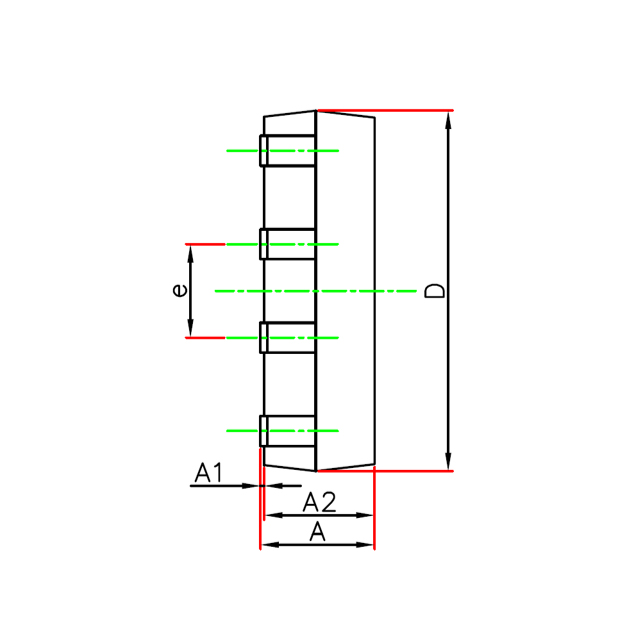

PL82053侧视图

×

关闭

6、管脚定义和功能描述

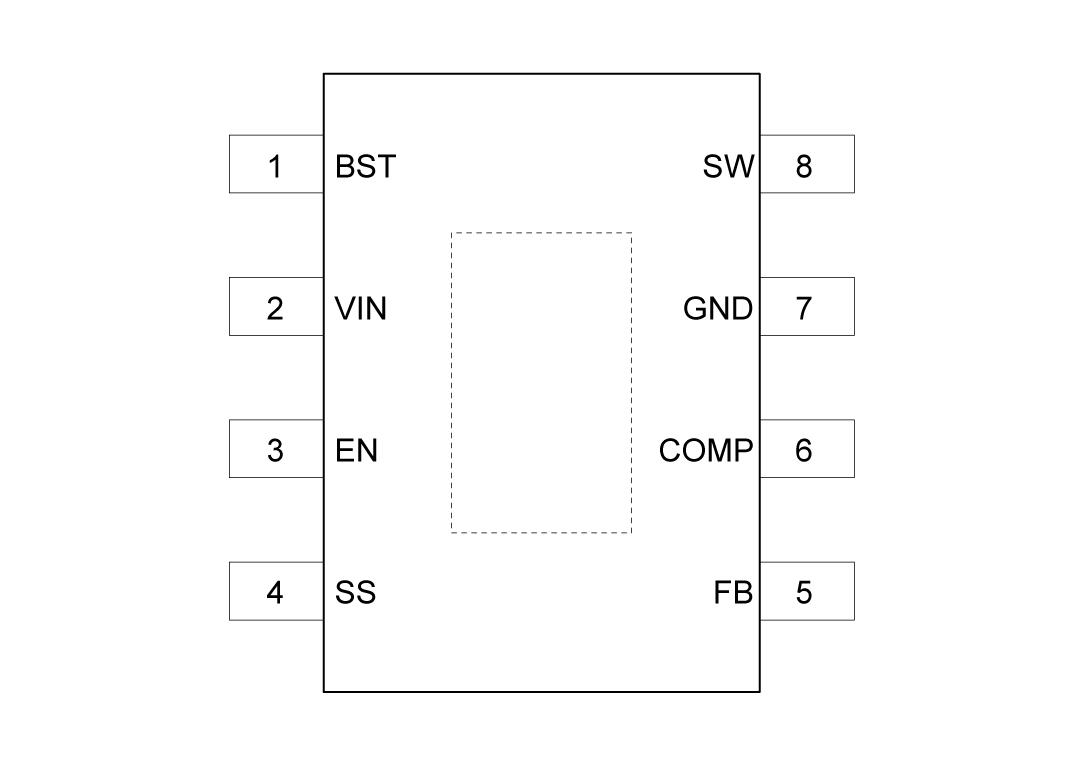

PL82053管脚定义图

×

关闭

管脚功能描述

二、技术文档

三、应用方案

序号	标题

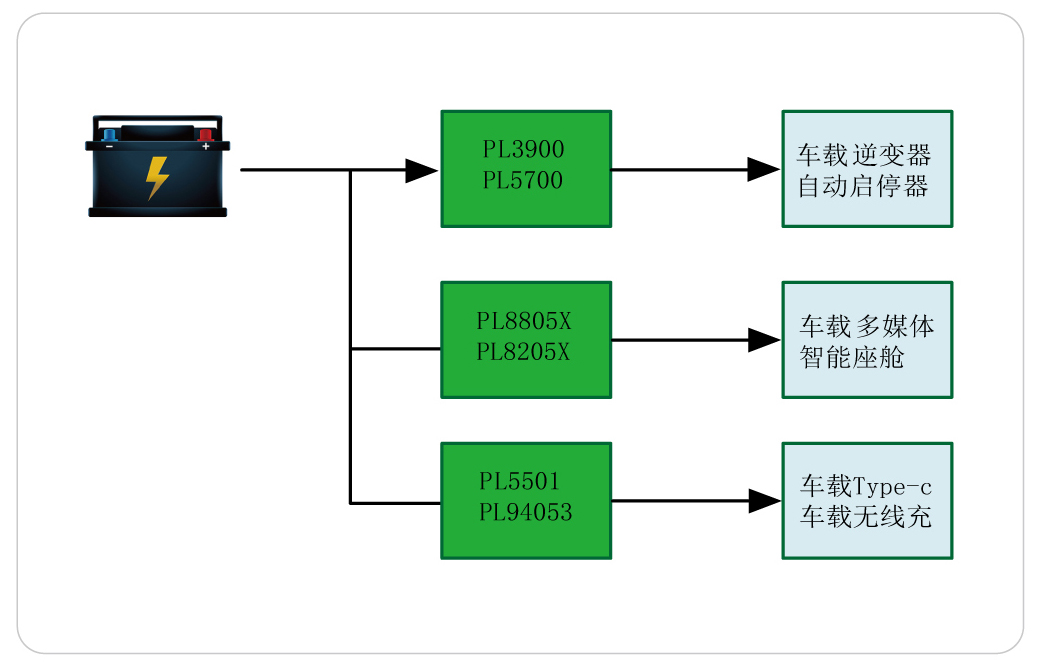

1	车载电子方案 车载电子方案 ×   关闭

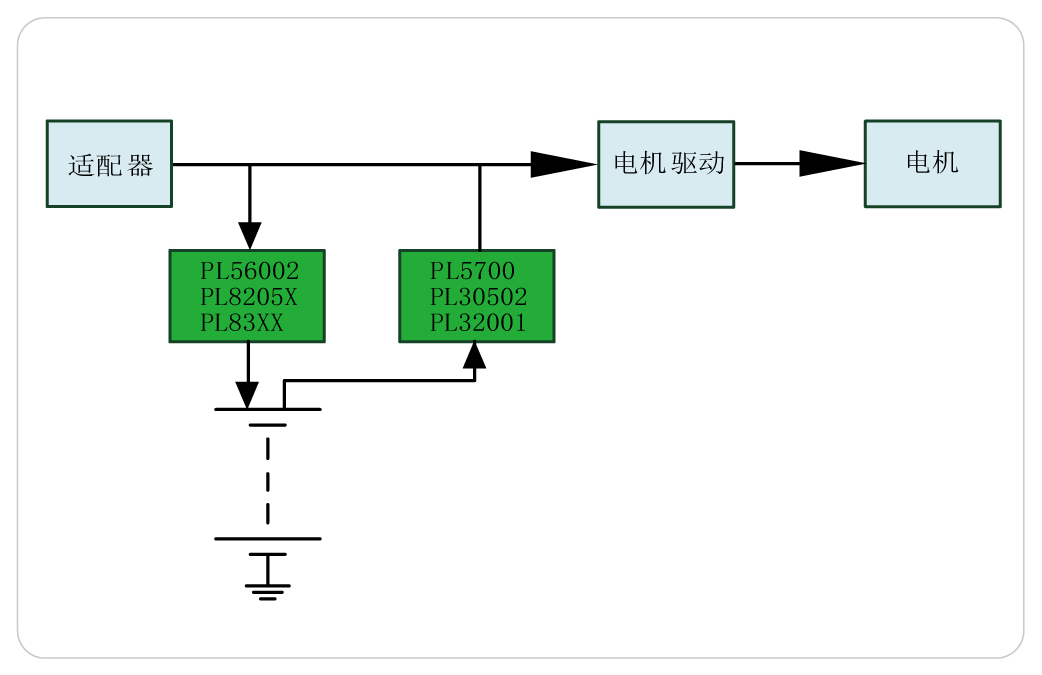

2	智能窗帘应用方案 智能窗帘应用方案 ×   关闭

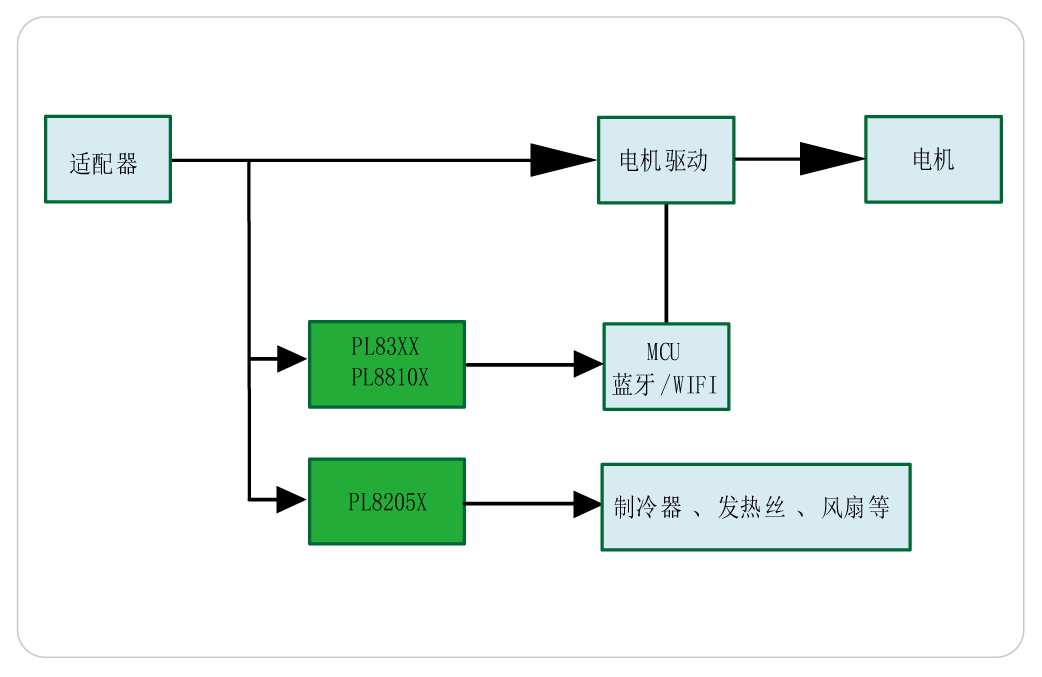

3	智能家电应用方案 智能家电应用方案 ×   关闭

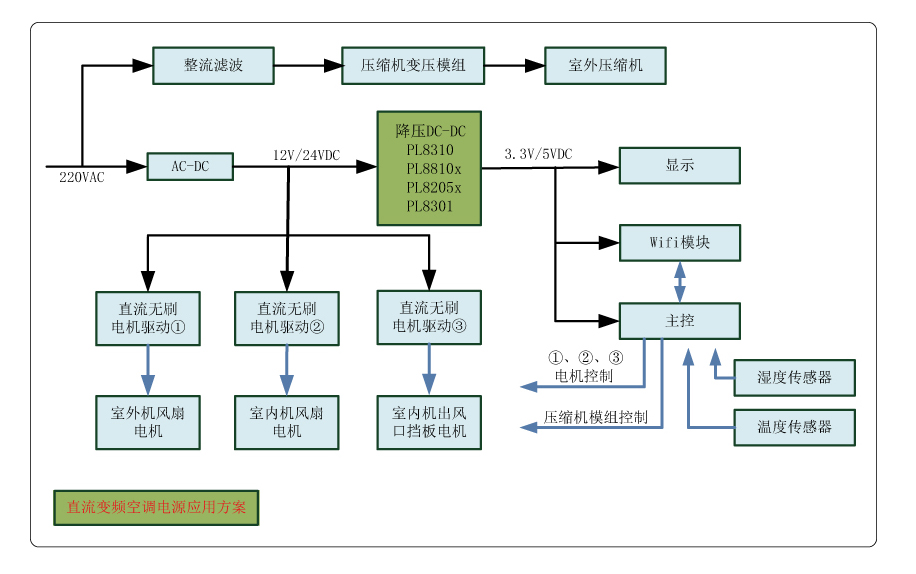

4	直流变频空调电源应用方案 直流变频空调电源应用方案 ×   关闭

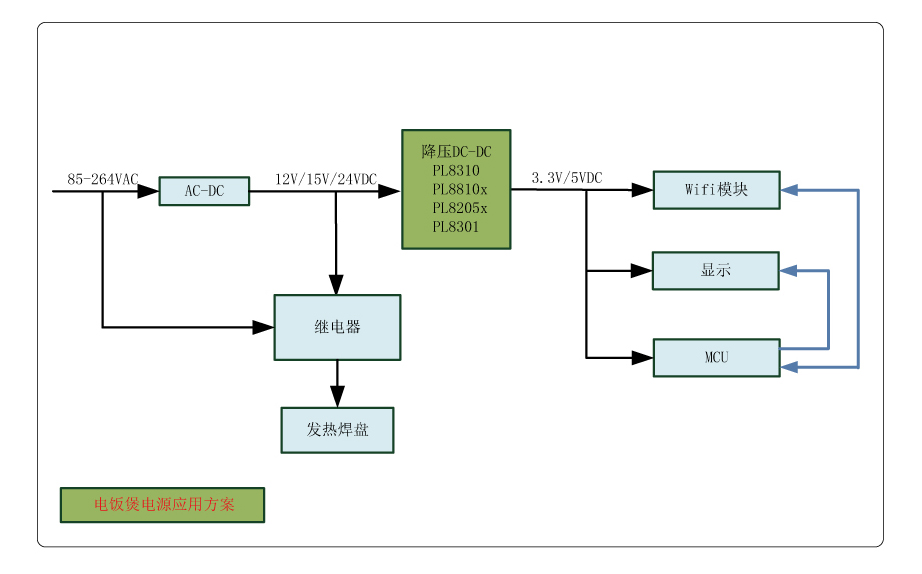

5	电饭煲电源应用方案 电饭煲电源应用方案 ×   关闭
