LYF98102是一款18V/2A的高效同步整流降压转换器。 样品订购
一、产品详情
1、产品特征：
-
输入电压范围：4.2V-18V
-
高效率: 高达96%
-
2A输出电流
-
固定开关频率：500KHz
-
无需肖特基二极管
-
0.8V电压基准
-
斜率补偿电流模式控制出色的线路和负载瞬态响应
-
集成内部补偿机制
-
使用低ESR陶瓷输出电容器时依旧保持稳定
-
过流保护
-
热关机
-
峰值电流限制和软启动
-
-40°C - +85°C 温度范围
-
采用SOT23-6封装
2、应用原理图：

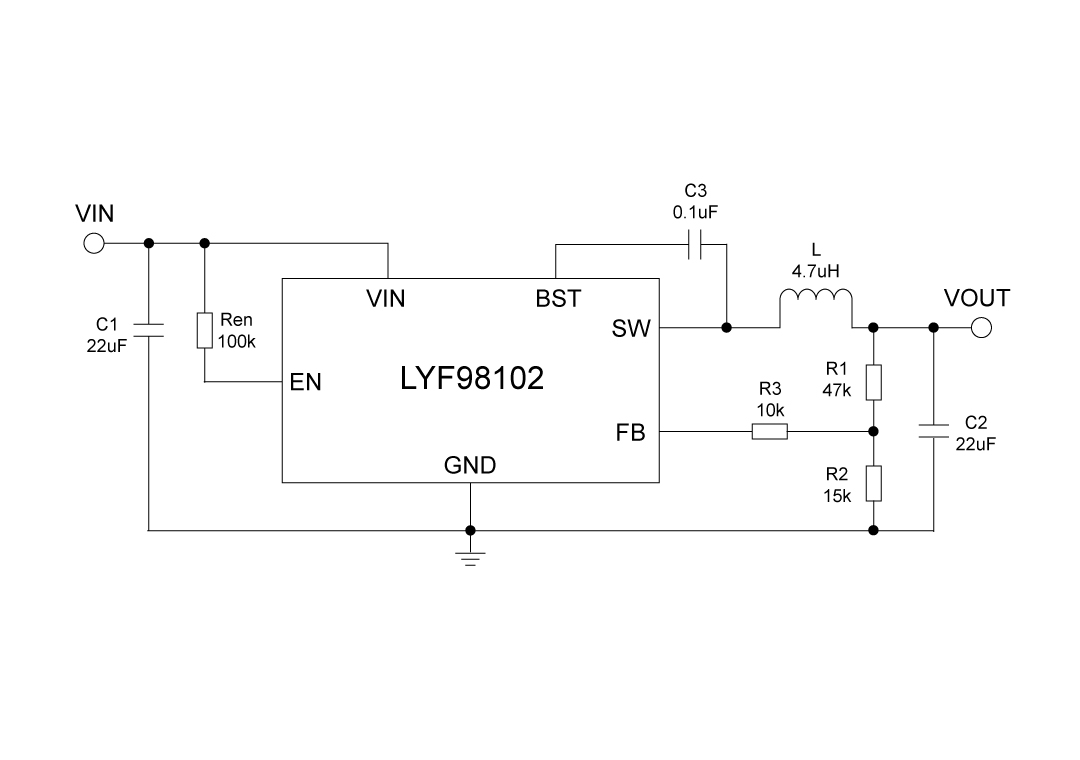

LYF98102应用原理图
3、产品描述
LYF98102是一款完全集成的高效2A同步整流降压转换器。LYF98102可在较宽的输出电流负载范围内高效运行。该器件提供两种作模式，PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。
LYF98102需要最少数量的现成标准外部元件，并采用符合SOT23 ROHS 标准的6引脚封装。
4、典型应用场景
-
分布式电力系统
-
数字机顶盒
-
平板电视和显示器
-
无线路由器
-
笔记本电脑
5、封装信息

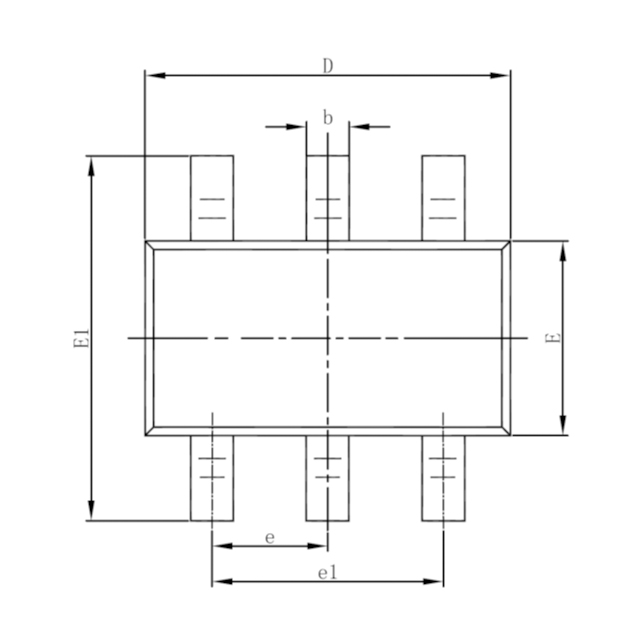

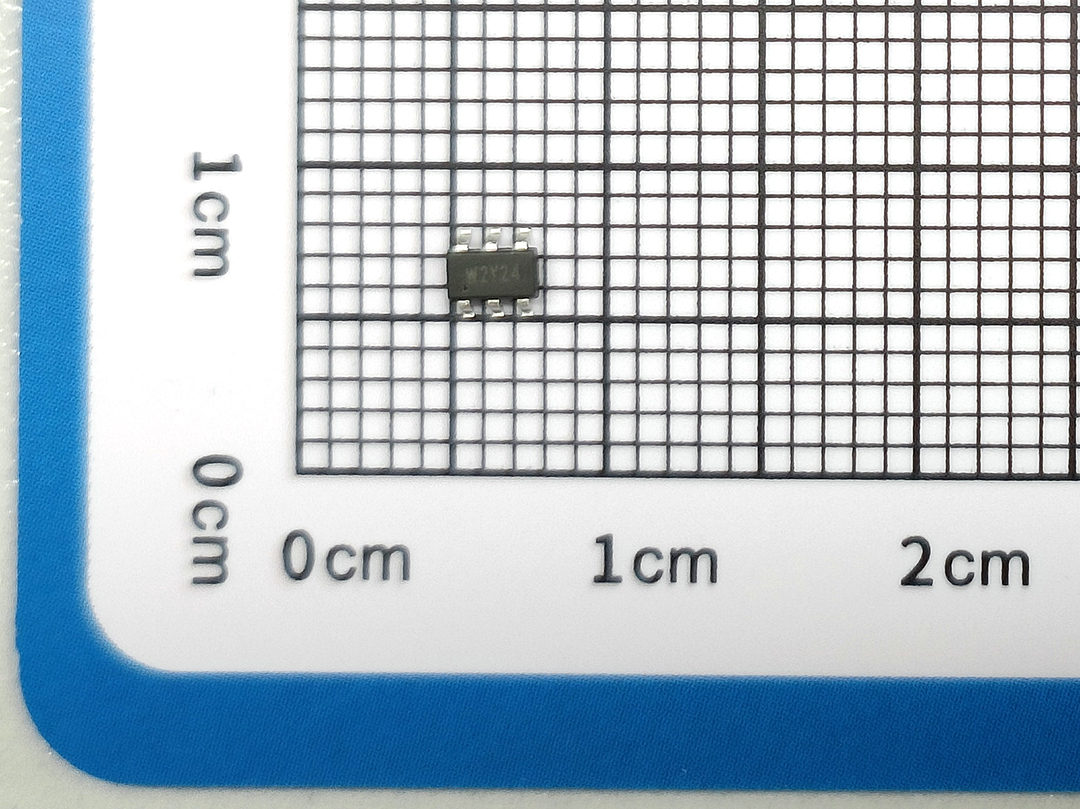

LYF98102顶视图

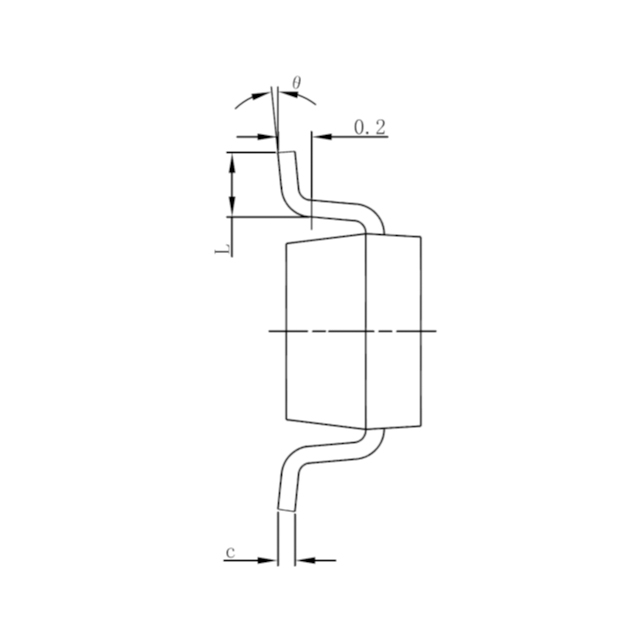

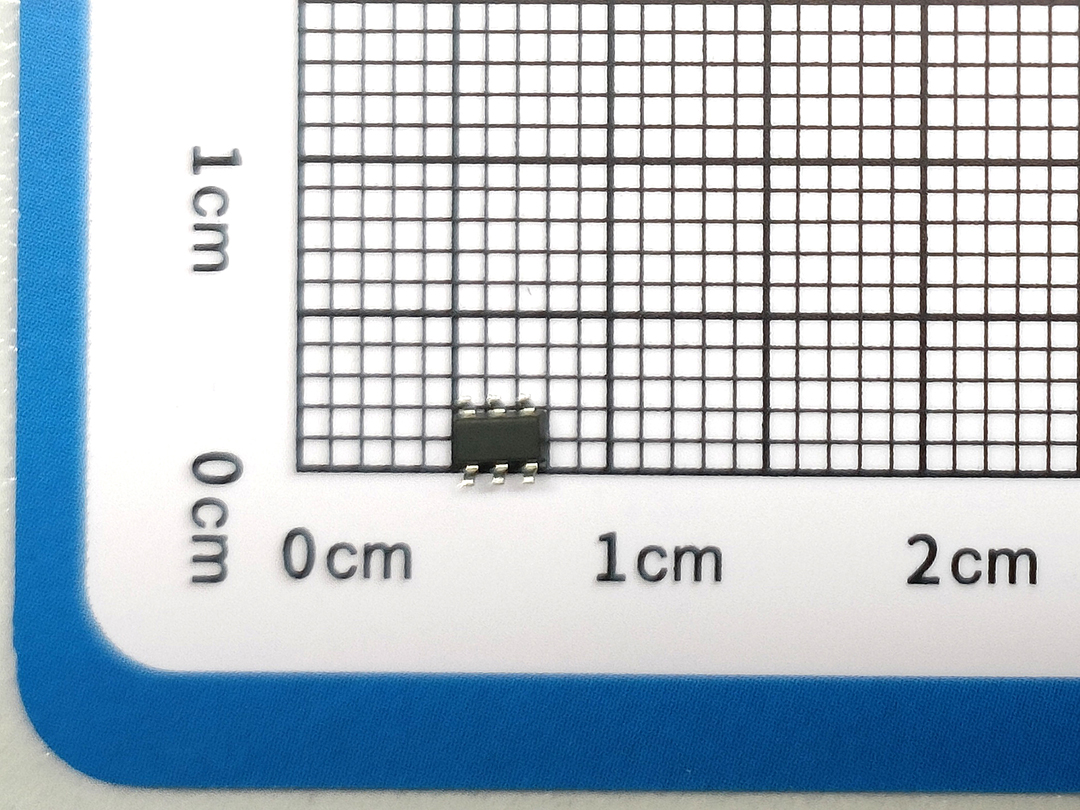

LYF98102背视图

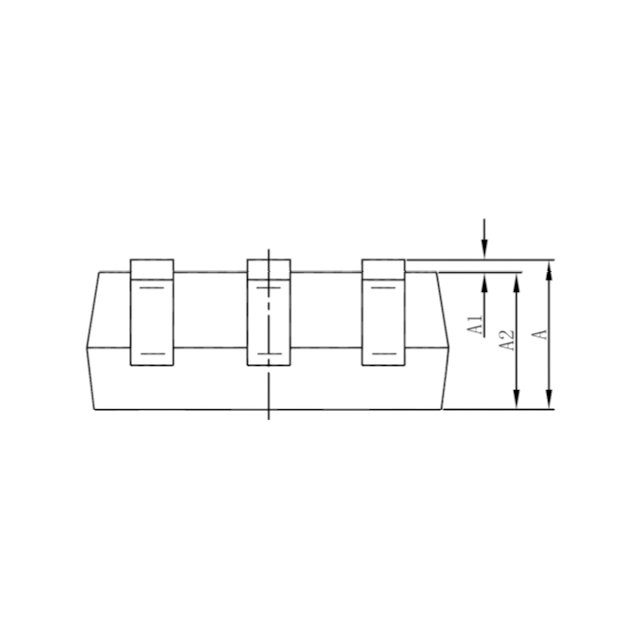

LYF98102侧视图
6、管脚定义和功能描述

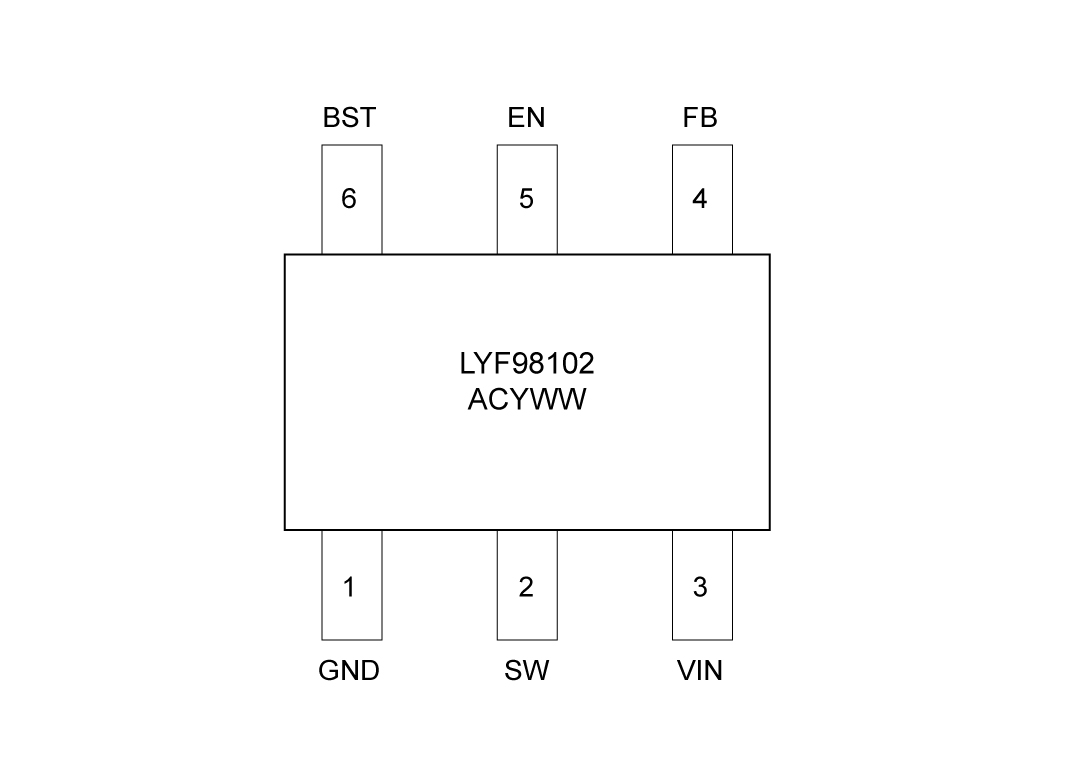

LYF98102管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | GND | 参考地 |
| 2 | SW | 开关脚 |
| 3 | VIN | 电源脚 |
| 4 | FB | 可调反馈输入。将FB连接到外部电阻分压器的中心点。 |
| 5 | EN | 将此引脚驱动至逻辑高电平以启用IC。驱动至逻辑低电平以禁用IC并进入电源关闭模式。 |
| 6 | BST | 引导驱动。需要在SW和BST引脚之间连接一个电容器，以在高侧开关驱动器上形成浮动电源。 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | LYF98102_Datasheet_R1.1 | 2025/07/14 | PDF下载 |
