PL88105是一款55V高压同步降压转换器   样品订购

一、产品详情

1、产品特征：

• 4.5V - 55V 宽范围输入电压范围

• 600mA持续电流输出能力

• 集成高侧80V, 550mΩ和低侧80V, 350mΩ功率场效应管开关

• 高达91%效率

• 内部软启动功能可限制通电时的瞬时电流

• 内部补偿以节省外部元器件的使用

• 支持输入欠压锁定功能

• 支持输入过压保护，以防止设备在大电压和大电流情况下工作

• 支持输出过压保护

• 支持输出短路保护

• 支持过温保护

• 在轻载模式下采用脉冲跳频功能以提高轻载效率

• 低等效串联电阻（ESR）的陶瓷输出电容器也能稳定

• 固定2100k开关频率

• 外部组件较少，内部防护强大

• SOT23-6L封装

2、应用原理图：

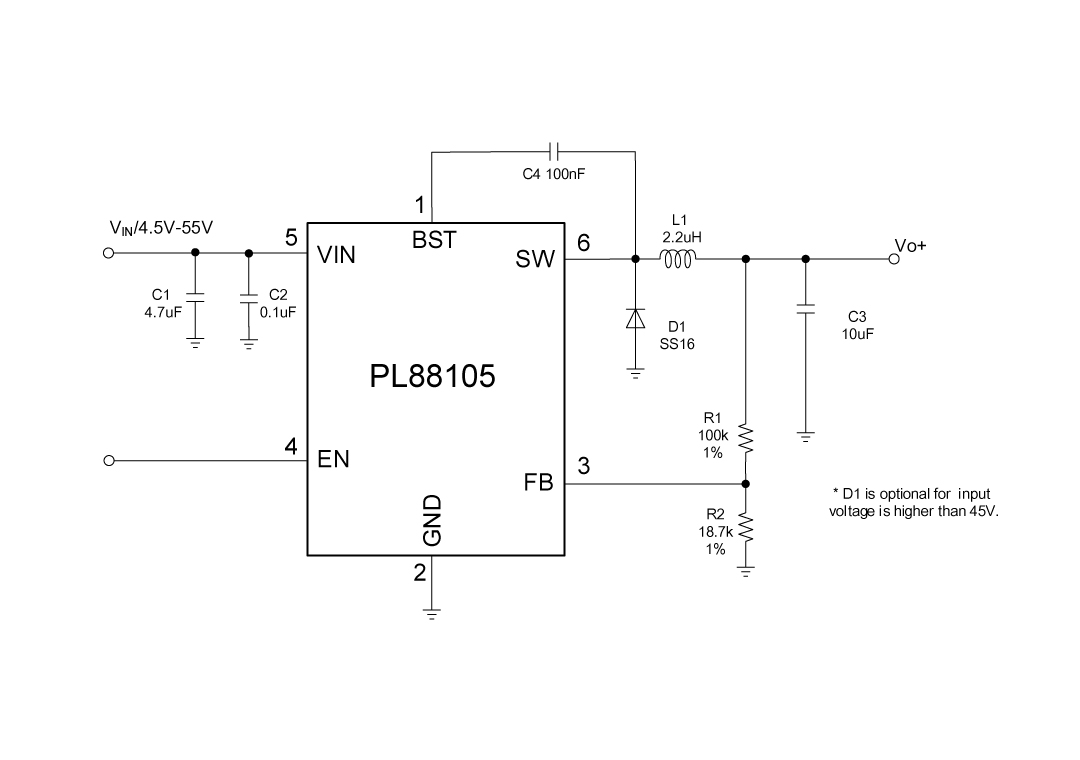

PL88105应用原理图

×

关闭

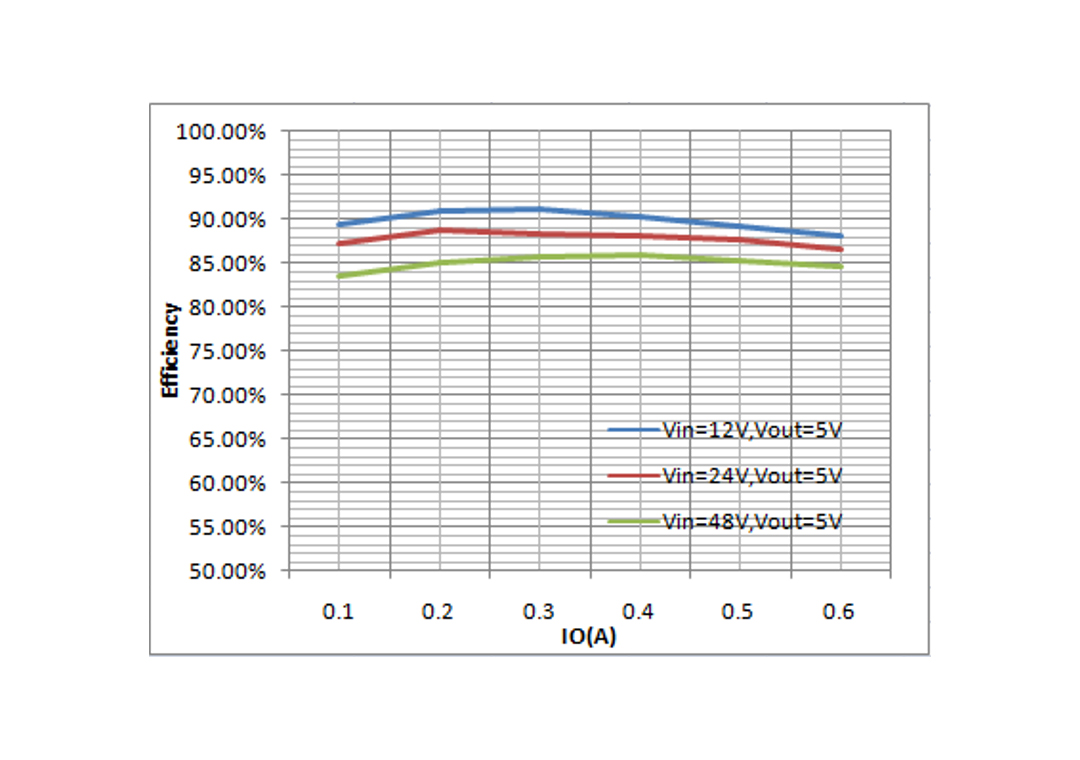

PL88105效率曲线图

×

关闭

3、产品描述

PL88105是一款单片55V，600mA降压开关调节器。它集成了一个80V 550mΩ高侧和一个80V 350mΩ低侧功率开关，以在4.5V至55V的宽工作输入电压范围内提供600mA的持续负载电流。峰值电流模式控制提供快速瞬态响应和逐周期电流限制。

4、典型应用场景

• 功率计

• 分布式电力系统

• 电池充电器

• 线性稳压器的前置调节器

• 灯条控制器

5、封装信息

SOT23-6L封装 ↓

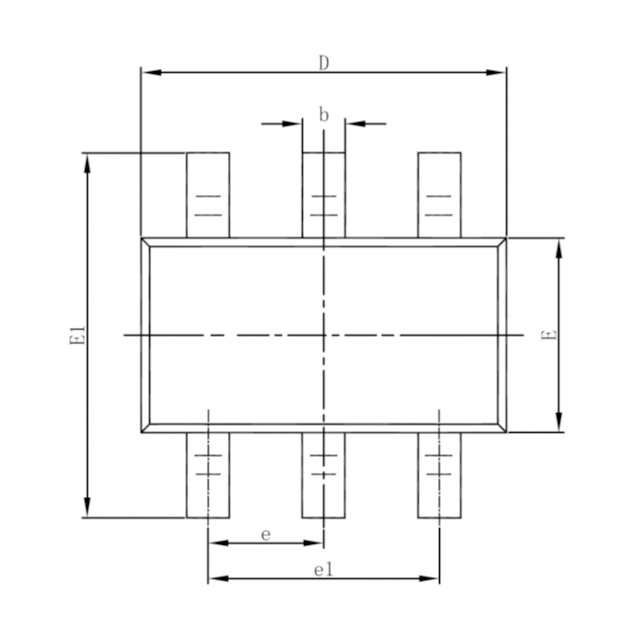

PL88105顶视图

×

关闭

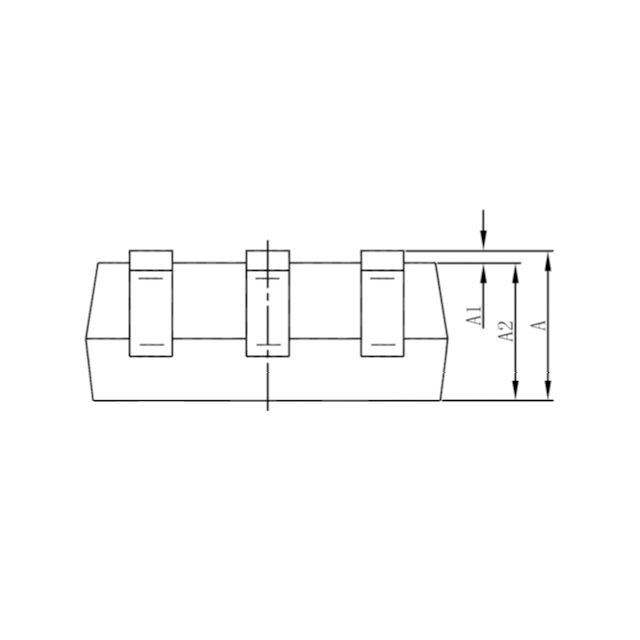

PL88105背视图

×

关闭

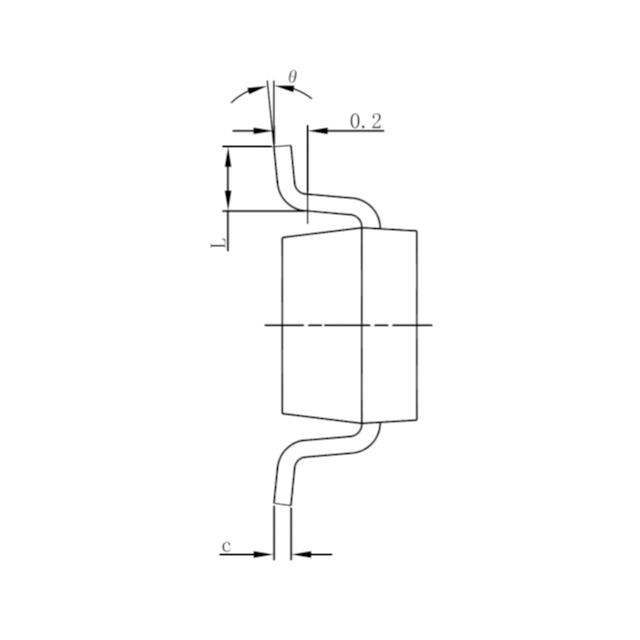

PL88105侧视图

×

关闭

6、管脚定义和功能描述

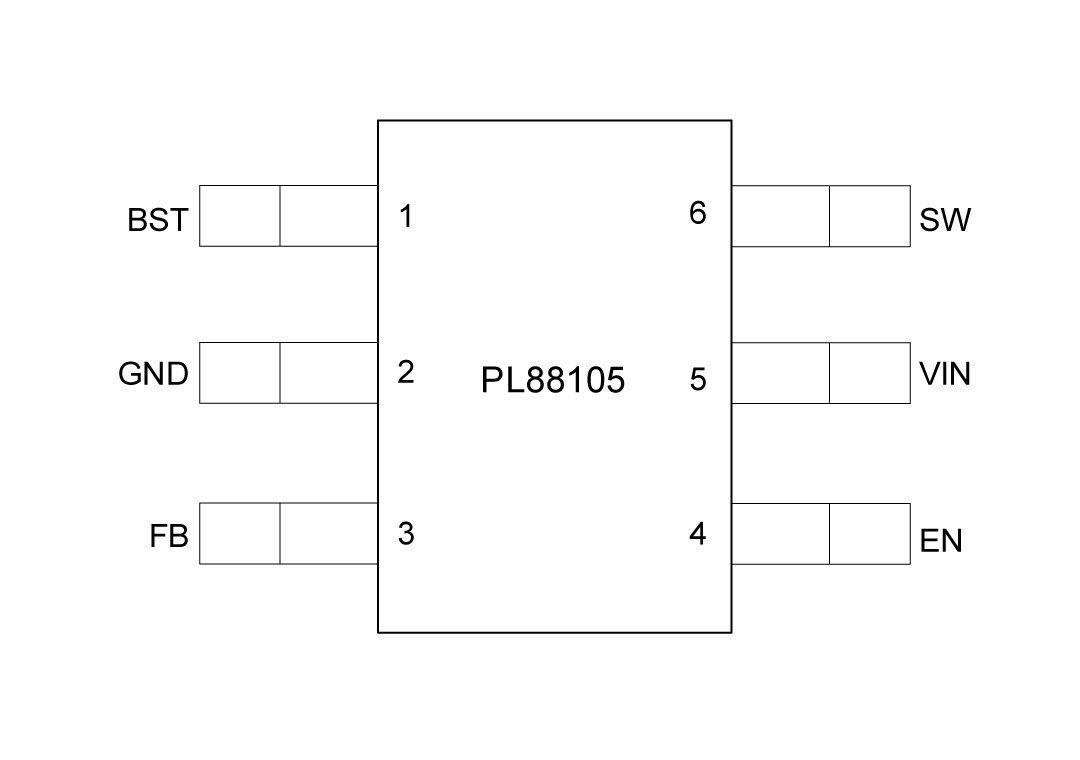

PL88105管脚定义图

×

关闭

管脚功能描述

二、技术文档

三、应用方案

序号	标题

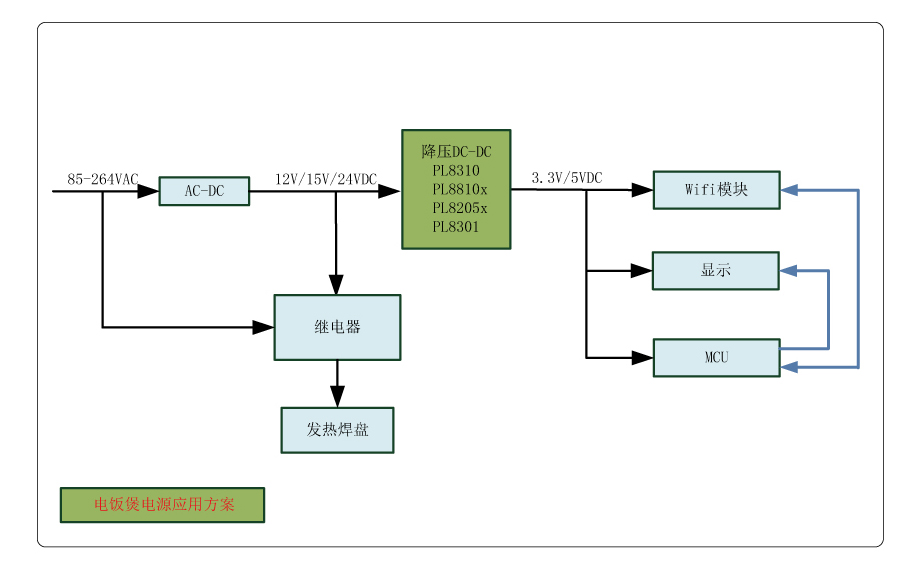

1	电饭煲电源应用方案 电饭煲电源应用方案 ×   关闭

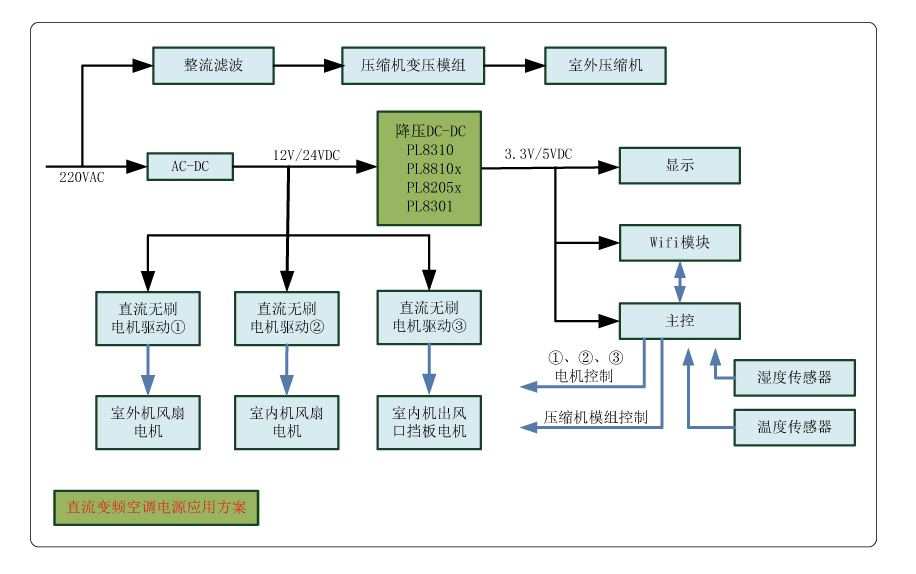

2	直流变频空调电源应用方案 直流变频空调电源应用方案 ×   关闭

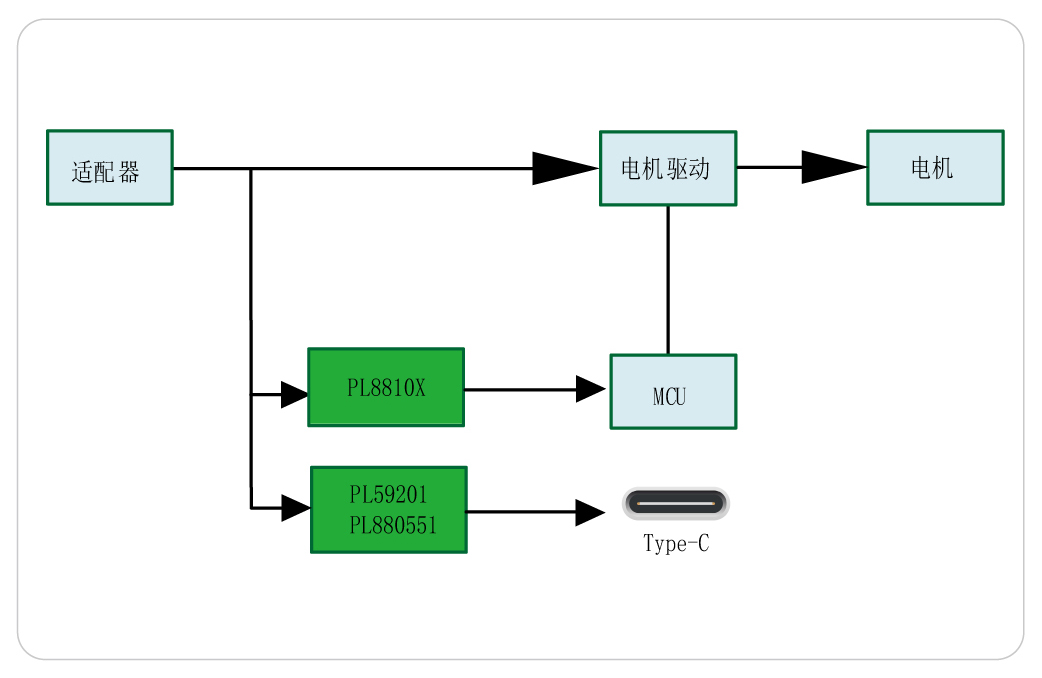

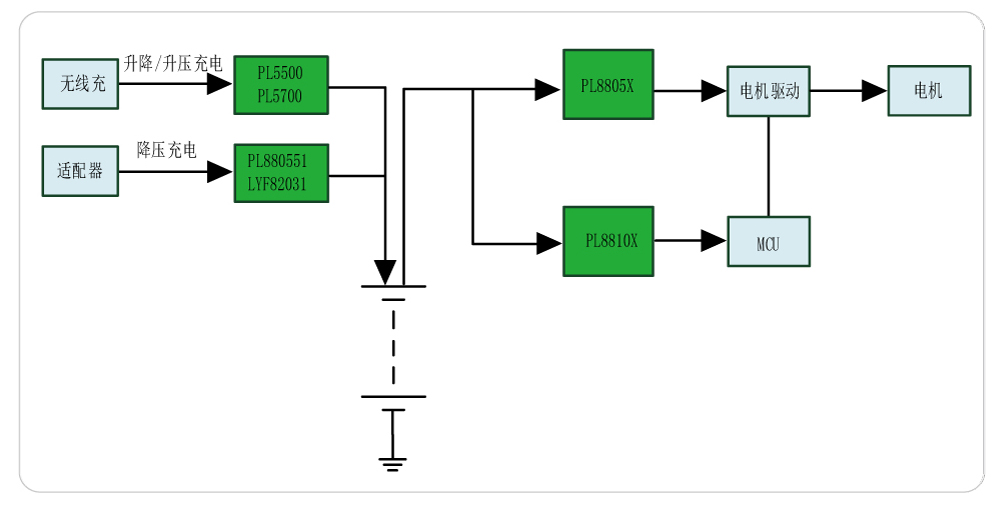

3	扫地机器人方案 扫地机器人方案 ×   关闭

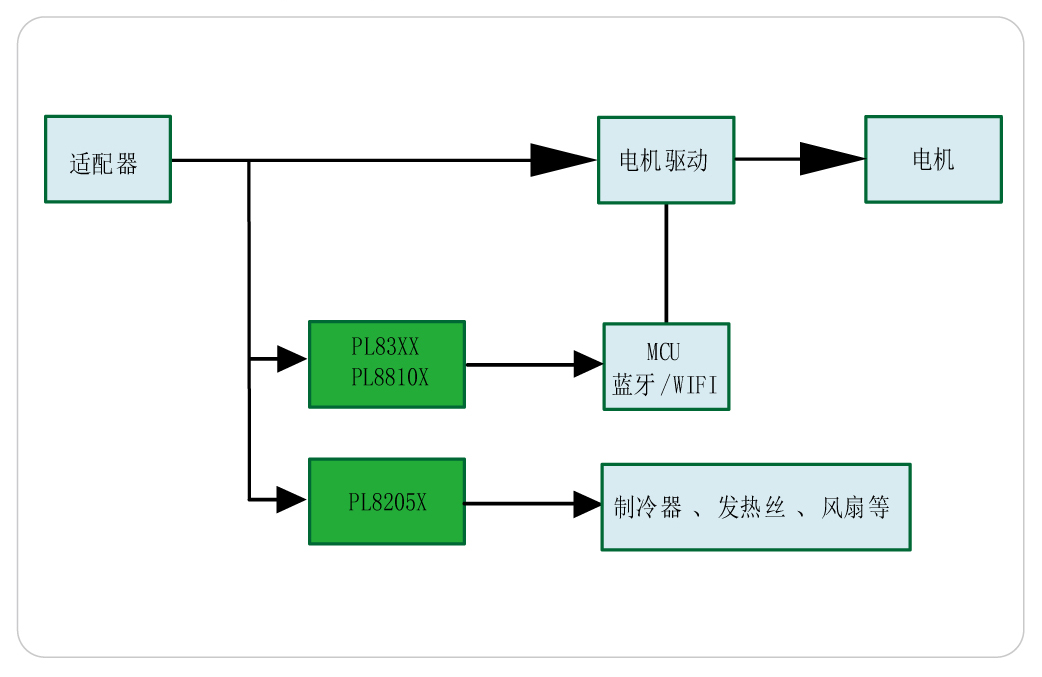

4	智能办公桌、智能沙发应用方案 智能办公桌、智能沙发应用方案 ×   关闭
