LYF5805是一款100V高压大电流同步降压控制器 样品订购
一、产品详情
1、产品特征：
-
12V-100V的宽输入电压范围
-
最大输出电流：20A
-
可调节工作频率最高500kHz
-
COT控制模式
-
可编程软启动
-
可编程逐周期限流保护
-
支持欠压保护、过压保护、过流保护、短路保护和过温保护等
-
封装：QFN3x3-20
2、应用原理图：

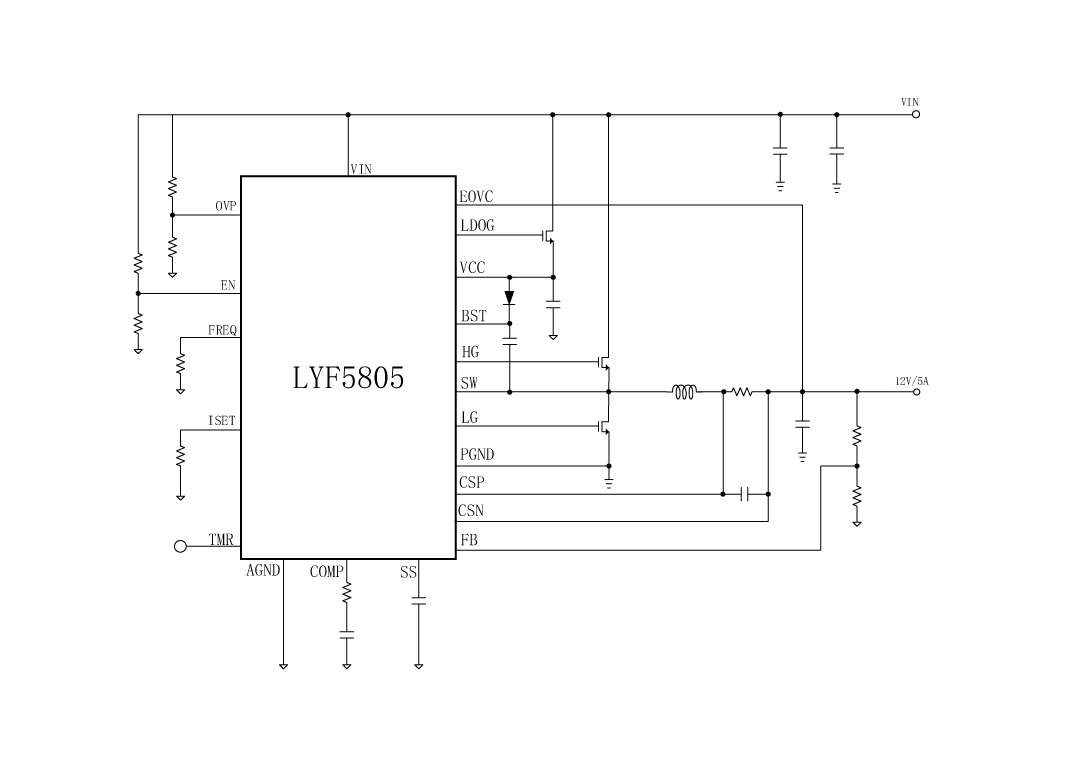

LYF5805应用原理图
3、产品描述
LYF5805是一款100V高压大电流同步降压控制器，专为输入电压高达100V的高性能同步降压DC/DC应用而设计。LYF5805驱动一对外部NMOSFET。开关频率可在50kHz-500kHz范围内编程，从而可以灵活地调整效率和尺寸。对于低电压应用，可以使用内部1.2V参考电压来精确调节输出电压。
保护功能包括用户可编程的欠压锁定、过压锁定和过流保护。在停机模式下，电源电流降至10μA 以下。LYF5805是汽车信息娱乐应用、信号转换器等的不错选择。
4、典型应用场景
-
高电池节数电池组（如：电动自行车、电动踏板车）
-
电机驱动器、无人机、电信
-
移动储能电源
-
非隔离式POE
-
电器、电动工具和园艺工具
5、封装信息

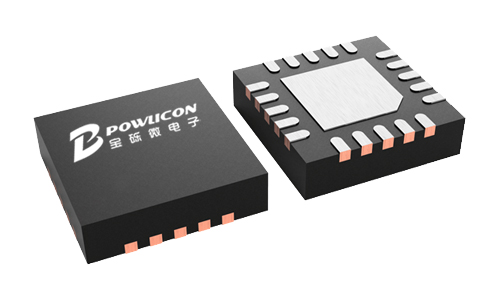

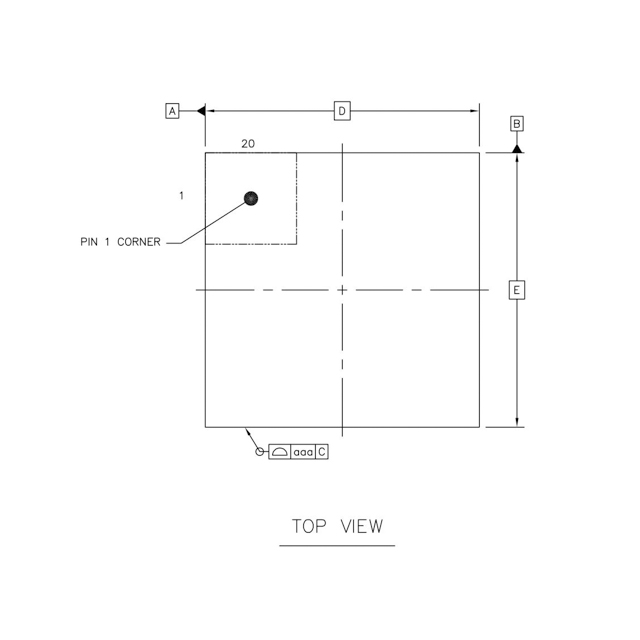

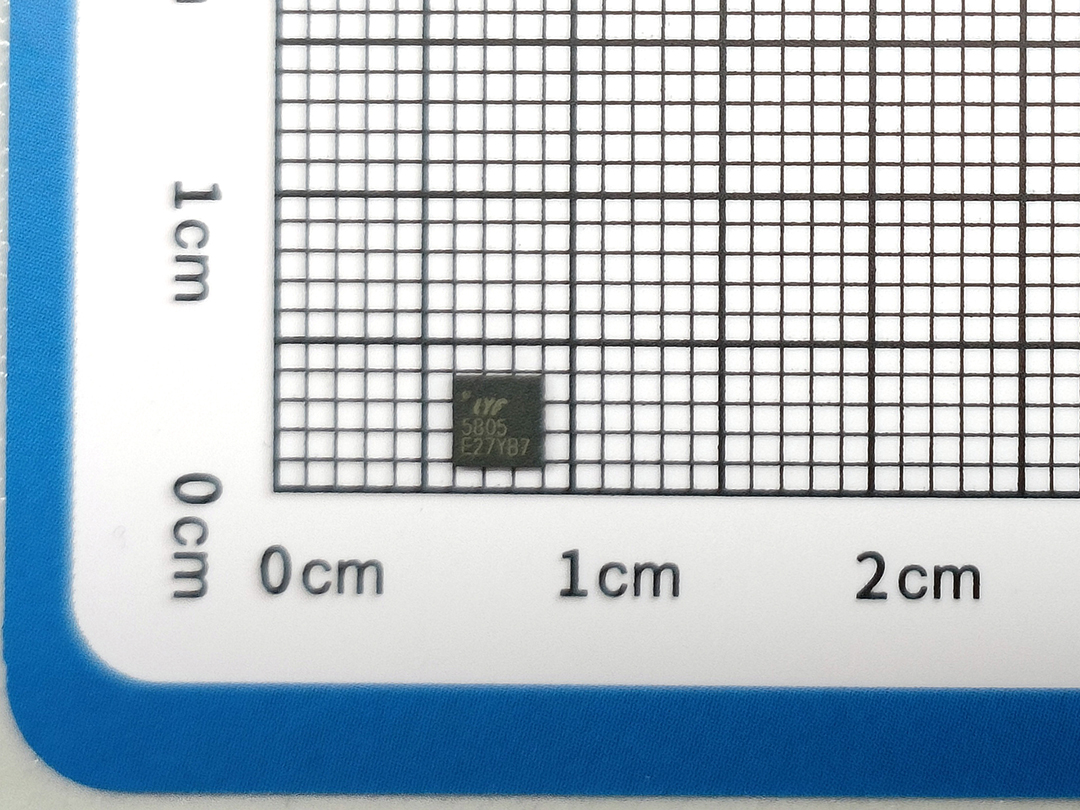

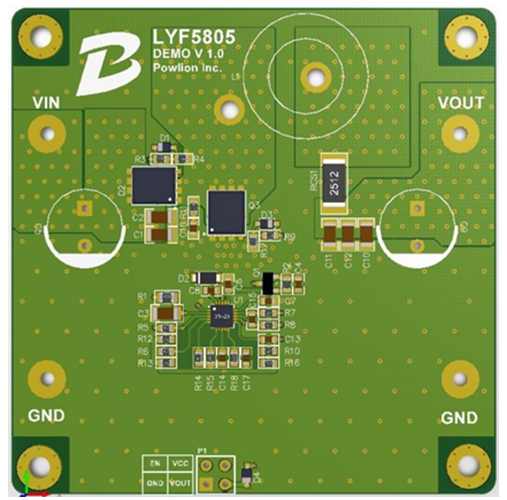

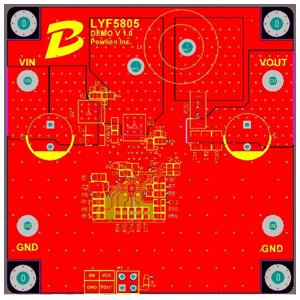

LYF5805顶视图

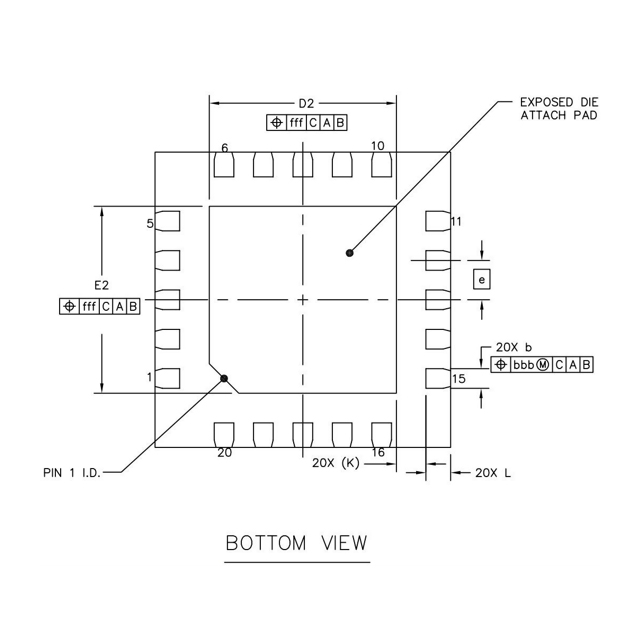

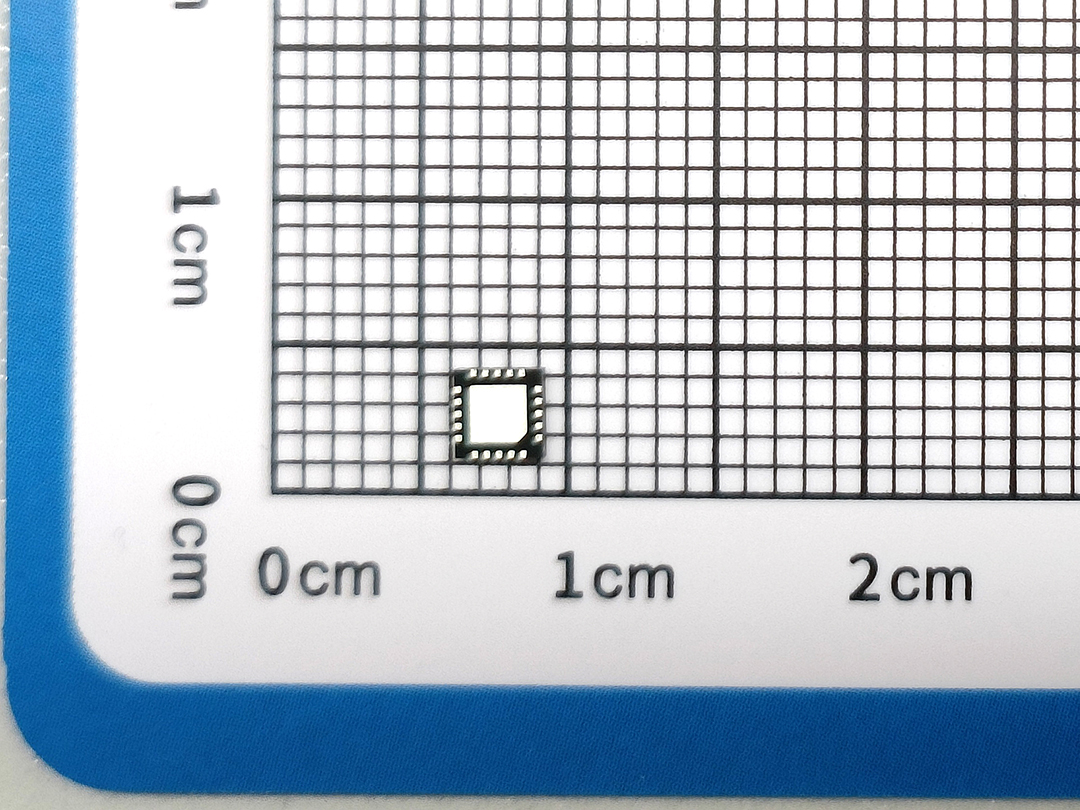

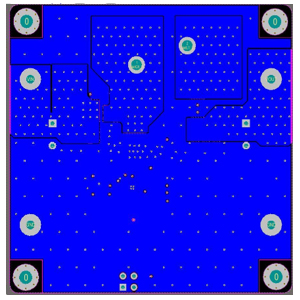

LYF5805背视图
LYF5805侧视图
6、管脚定义和功能描述

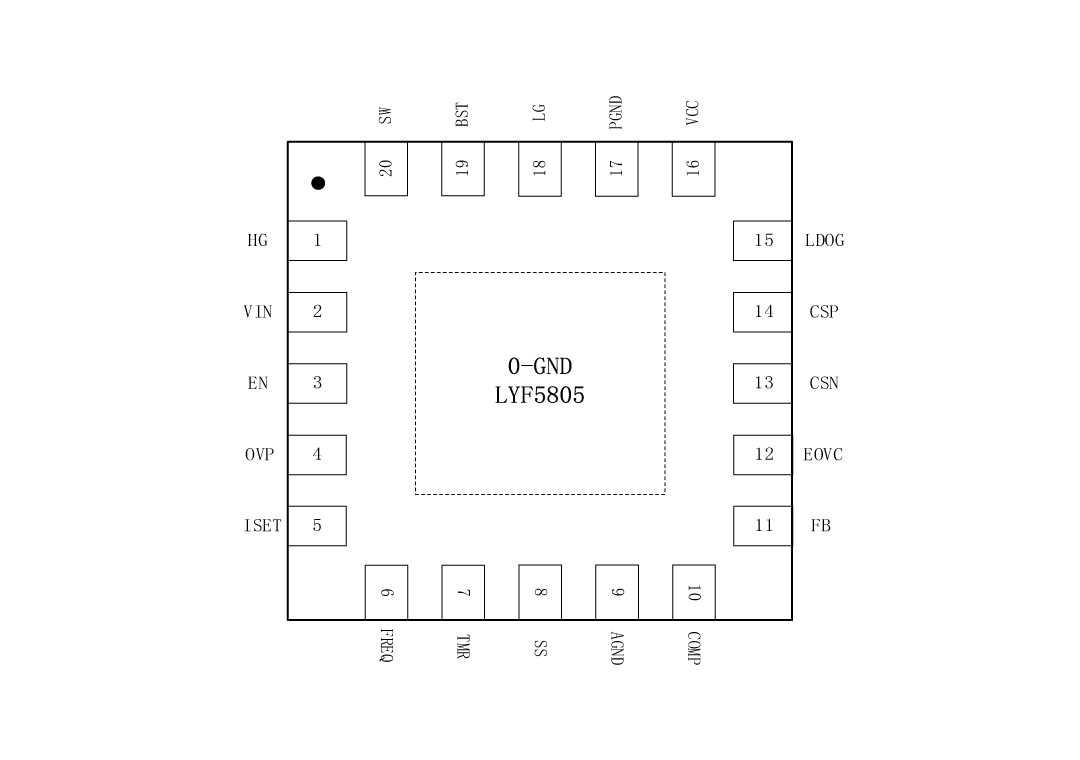

LYF5805管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | HG | 高侧场效应管输出驱动器 |
| 2 | VIN | 输入电压 |
| 3 | EN | 使能启动引脚 |
| 4 | OVP | 外部分压器用于设置过压阈值电平。 |
| 5 | ISET | 电流限制设定点。从该引脚到 GND 的电阻器将设置正负电流限制阈值。 |
| 6 | FREQ | 通过电阻器将此引脚连接到 GND 以设置开关频率。 |
| 7 | TMR | 该引脚提供用户可编程的关断延迟时间功能。连接到GND：无延迟; 连接VCC：20秒; 浮空：10秒 |
| 8 | SS | 该引脚提供用户可编程的软启动功能。从该引脚接地的外部电容器设置输出电压的启动时间。 |
| 9 | AGND | 用于内部参考和控制电路的信号接地。 |
| 10 | COMP | 误差放大器的输出。通常从该引脚连接到地的外部电阻器和电容器网络，以提供环路补偿。 |
| 11 | FB | 反馈输入。FB监测输出电压。将FB连接到一个连接在输出和接地之间的电阻分压器。FB是一个敏感节点。请将FB远离噪声信号，例如SW和BST引脚。 |
| 12 | EOVC | 外部电源输入到连接到VCC的内部LDO线性稳压器。该LDO从EOVC提供VCC电源，当EOVC高于10V时绕过外部LDOG LDO。此引脚上的电压不得超过30V。请勿将EOVC连接到高于VIN的电压。如果不使用，请连接到GND。 |
| 13 | CSN | 电感电流检测输入 2 |
| 14 | CSP | 电感电流检测输入1. |
| 15 | LDOG | 用于VCC的LDOG LDO线性稳压器的外部传输器件的驱动输出。将此引脚连接到外部NMOS传输器件的门。 |
| 16 | VCC | 该引脚为IC的内部模块供电。此引脚到地必须至少连接4.7uF电容器。 |
| 17 | PGND | 电源接地。该引脚用作 MOSFET 驱动器的单独接地，应连接到系统的电源接地层。 |
| 18 | LG | 低侧场效应管驱动器 |
| 19 | BST | 此引脚为高压侧驱动器供电，并且必须连接到高于输入的电压。必须从该引脚连接到开关节点的最小 0.1uF 高频电容器 |
| 20 | SW | 开关节点。该引脚连接到上部MOSFET的源极和下部MOSFET的漏极。该引脚是上部栅极驱动器的返回路径。 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | LYF5805_Datasheet_en_r1.0 | 2025/07/11 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

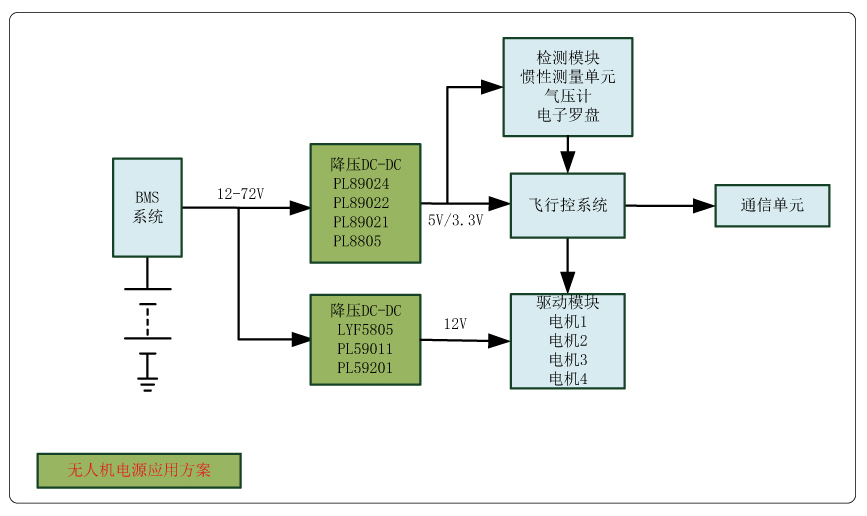

无人机电源应用方案
无人机电源应用方案
|
| 2 |

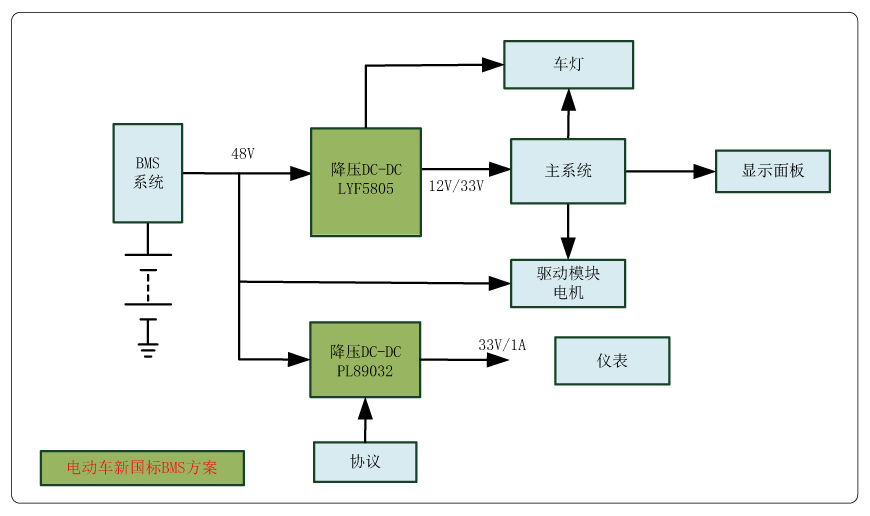

电动车新国标BMS应用方案
