PL8322是一款32V/3.1A同步降压转换器 样品订购
一、产品详情
1、产品特征：
-
3.1A持续输出电流能力
-
6.5V-36V的宽范围输入电压，同时具备33V的输入电压保护
-
维持40V输入电压峰值
-
集成高侧36V, 76mΩ和低侧36V, 52mΩ功率场效应管
-
高达95%效率
-
逐周期恒压和恒流模式控制
-
可配置线路衰减补偿功能
-
可配置充电电流限制功能
-
可编程软启功能，可限制充电时的瞬间电流
-
内部补偿以节省外部器件
-
使用低等效串联电阻（ESR）的陶瓷输出电容器也能输出稳定
-
固定100KHz开关频率
-
支持输入欠压保护，输出过压保护
-
支持过温保护
-
软启动时间可通过外部编程控制
-
33V输入电压保护，可防止功率场效应管在高电压，高电流情况工作
-
在轻载模式下采用脉冲跳频模式以提升轻载效率
-
热增强型ESOP-8封装

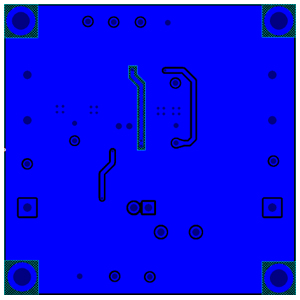

2、应用原理图：

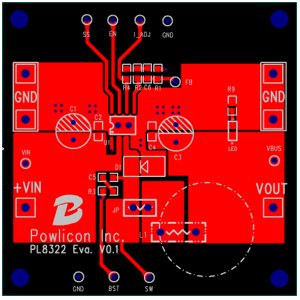

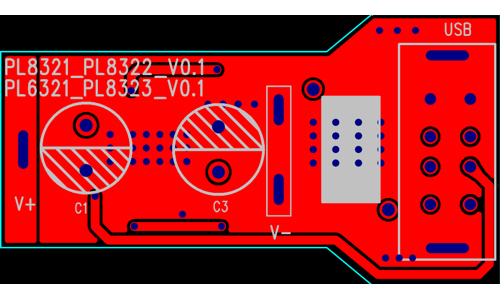

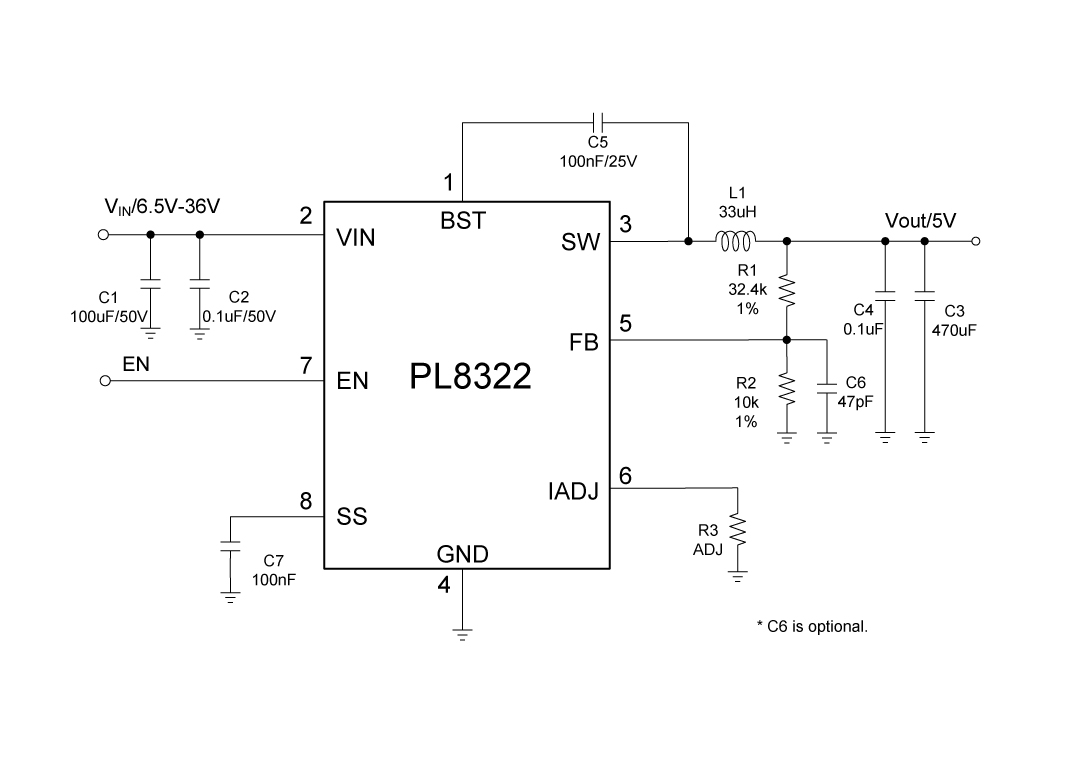

PL8322应用原理图

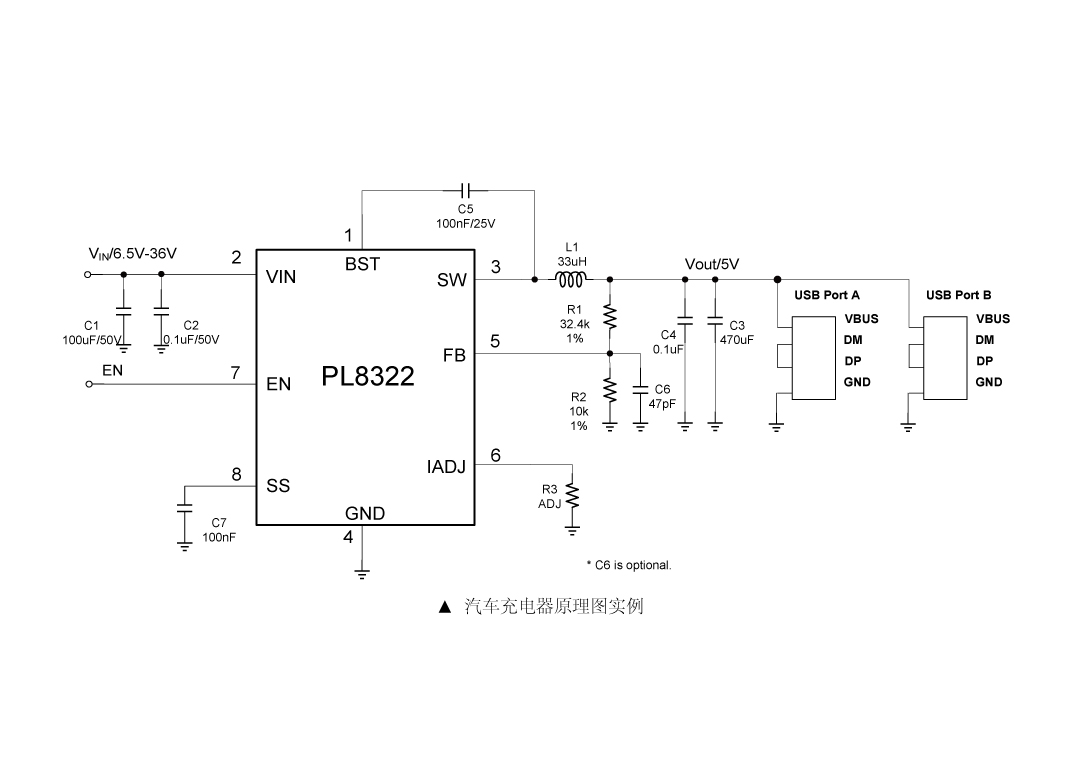

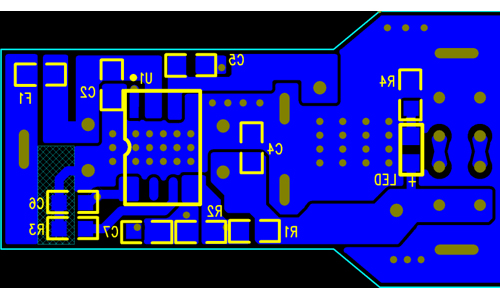

汽车充电器原理图实例
3、产品描述
PL8322集成了高效率的同步降压开关功率管，其中包括高侧36V、76mΩ和低侧36V、52mΩ MOSFET，以提供3.1A的连续负载电流，工作输入电压范围为6.5V至30V，并具有33V的输入过压保护。峰值电流模式控制提供快速的瞬态响应和逐周期电流限制。
PL8322具有可配置的线路压降补偿和可配置的充电电流限制。CC/CV模式控制在恒流充电和恒压充电阶段之间提供平滑的过渡。内置软启动防止在升压时的涌入电流。
4、典型应用场景
-
车载充电器
-
便携式充电器
-
通用型USB充电器
-
通用型直流-直流充电器

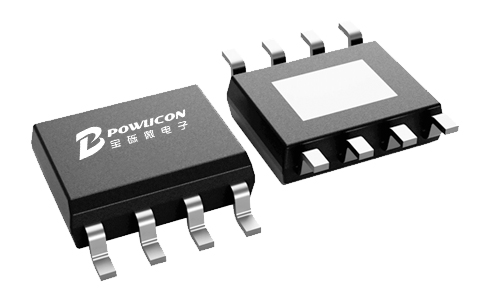

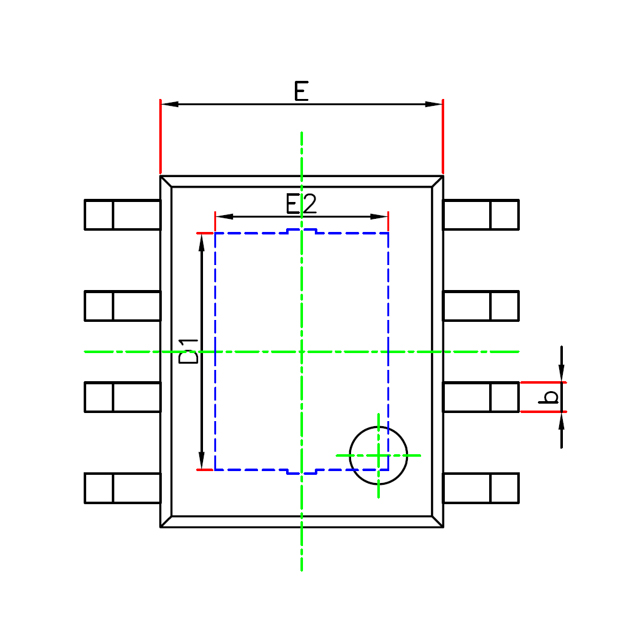

5、封装信息

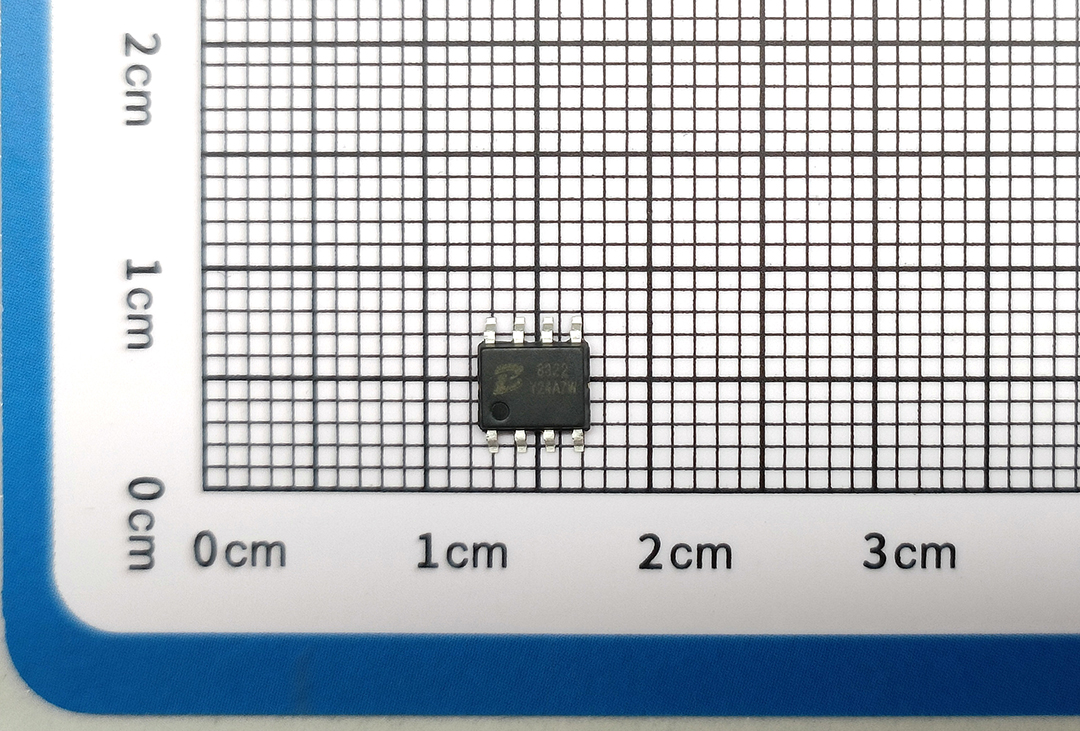

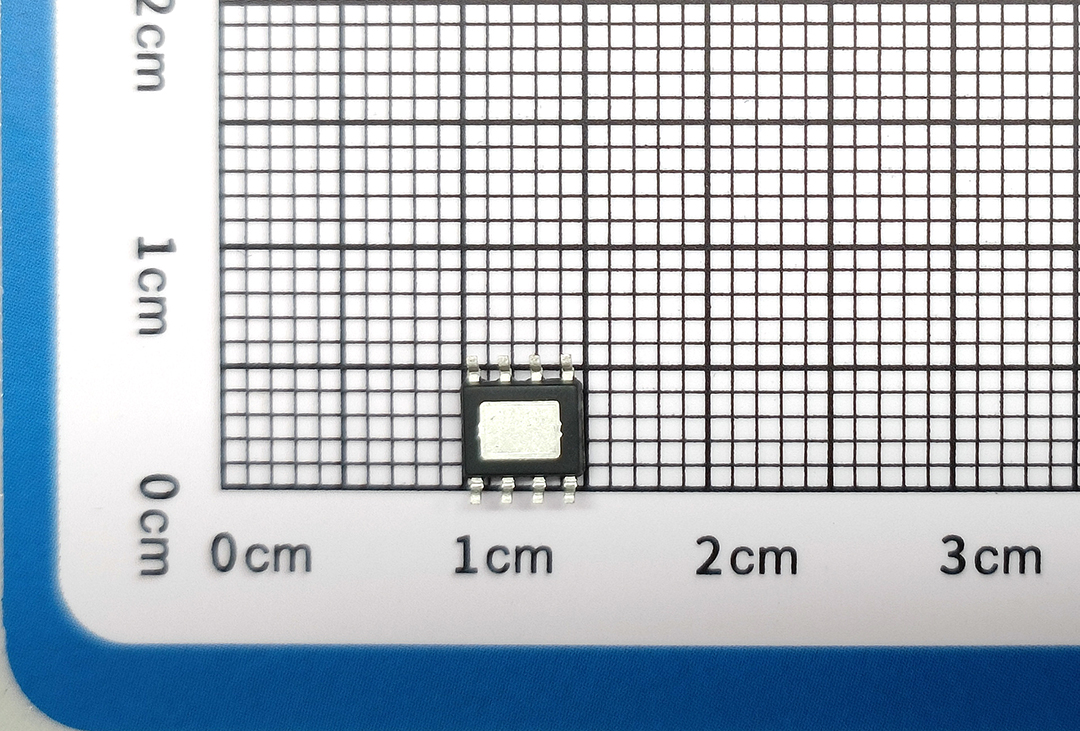

PL8322顶视图
PL8322背视图
PL8322侧视图
6、管脚定义和功能描述
PL8322管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | BST | 引导引脚。将一个0.1µF或更大电容连接在SW和BST之间，以为高侧门驱动器供电。 |
| 2 | VIN | 电源输入。Vin为集成电路提供电源。为Vin提供一个6.5V到30V的电源。用一个大电容和至少另一个0.1uF的陶瓷电容将Vin旁路接地，以消除集成电路输入的噪声。将电容器放置在Vin和接地引脚附近。 |
| 3 | SW | 电压切换引脚。将此引脚连接到电感的切换节点 |
| 4 | GND | 参考地 |
| 5 | FB | 反馈输入。FB检测输出电压。将FB与连接在输出和地之间的分压电阻器连接。FB是一个敏感节点。将FB与SW和BST引脚保持距离。最好在FB引脚和地引脚之间连接一个47pF的陶瓷电容。 |
| 6 | IADJ | 在IADJ和GND之间连接一个电阻，以配置负载电流限制和线路压降补偿。 |
| 7 | EN | 启用输入。EN是一个数字输入，用于开启或关闭调节器。将EN拉高以开启调节器；拉低则关闭它。EN引脚通过一个较大的电阻器内部连接到VIN。 |
| 8 | SS | 这个引脚用于编程软启动时间，请连接一个电容以编程软启动时间。 |
| 9 | EPAD | 电源地和EPAD，在满负载操作时，EPAD必须连接到PCB地。 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL8322_Datasheet_r1.1 | 2025/05/30 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

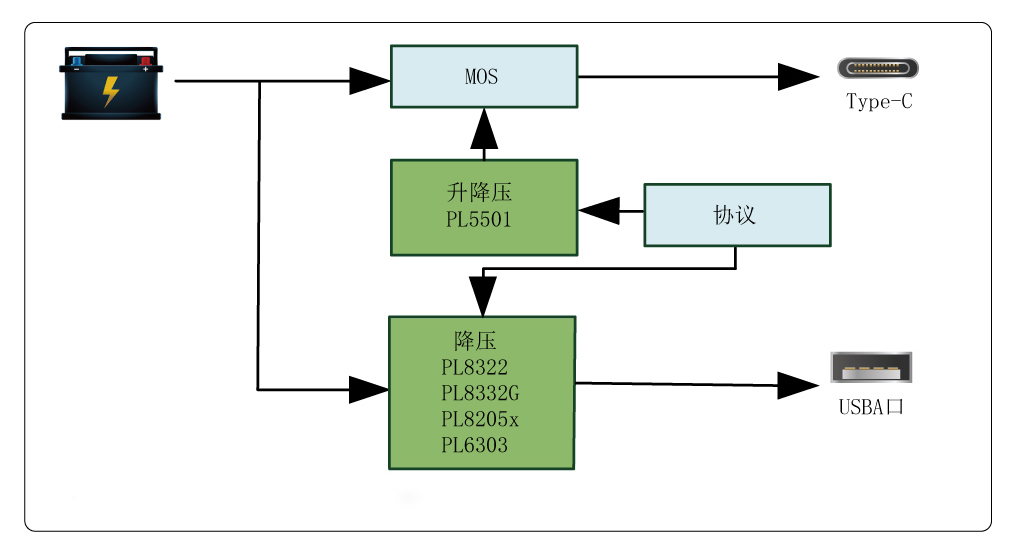

车充A+C独立100W解决方案
车充A+C独立100W解决方案
|
| 2 |

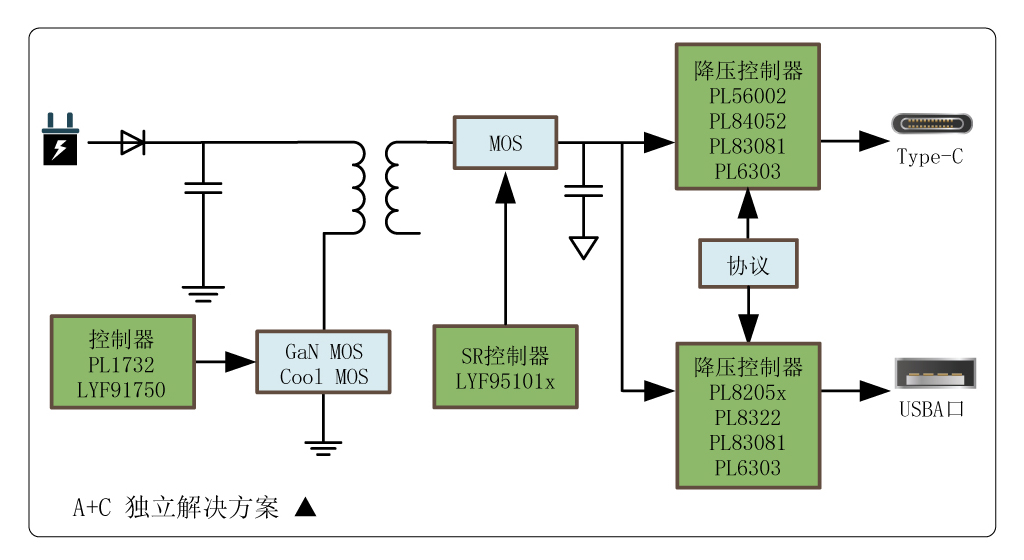

多口充A+C独立解决方案
多口充A+C独立解决方案
|
| 3 |
智能窗帘应用方案
智能窗帘应用方案
|
| 4 |

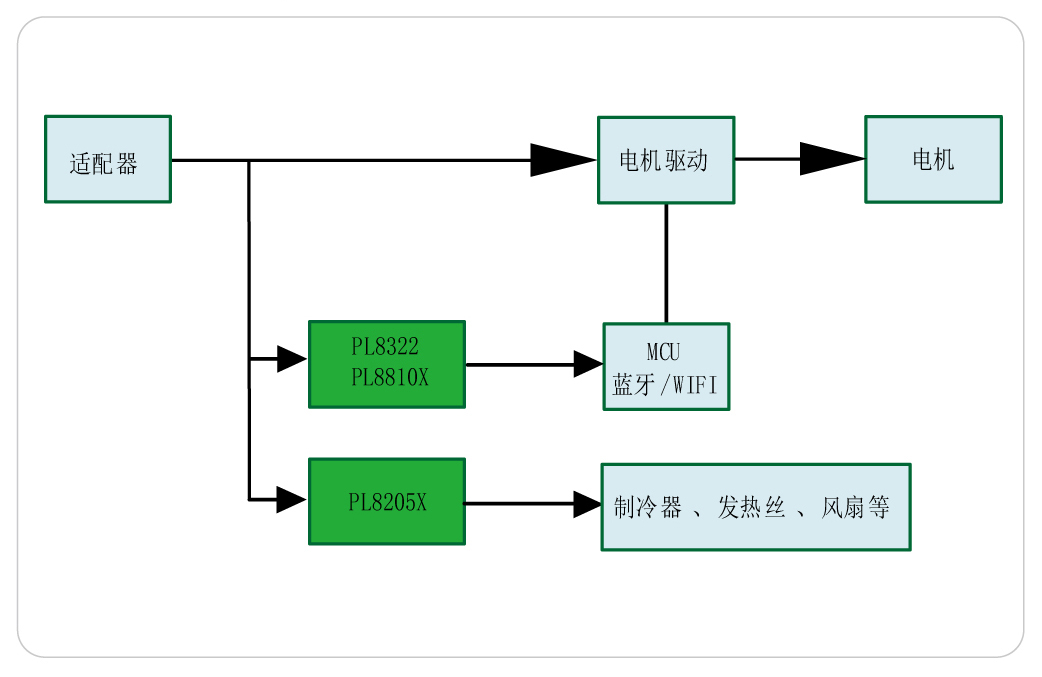

智能家电应用方案
智能家电应用方案
|
