PL8332G是一款32V/3.1A同步降压转换器 样品订购
一、产品详情
1、产品特征：
-
3.1A持续输出电流能力
-
6.5V-30V的宽范围输入电压，同时具备输入电压保护功能
-
维持40V输入电压峰值
-
集成高侧36V, 79mΩ和低侧36V, 62mΩ功率场效应管开关
-
高达95%效率
-
可编程软启动功能，可限制设备通电时的瞬时电流
-
低等效串联电阻（ESR）的陶瓷输出电容器也能输出稳定
-
固定300KHz开关频率
-
支持输入欠压保护
-
支持输入过压保护，可防止场效应管在高电压，高电流情况工作
-
支持输出过压保护
-
采用高侧电流限制和低侧电流限制的办法进行短路保护
-
支持过温保护
-
热增强型ESOP-8封装

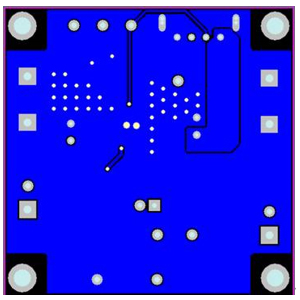

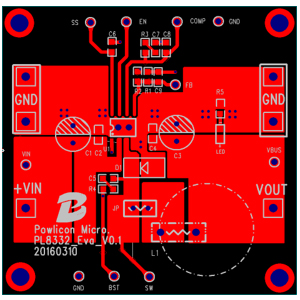

2、应用原理图：

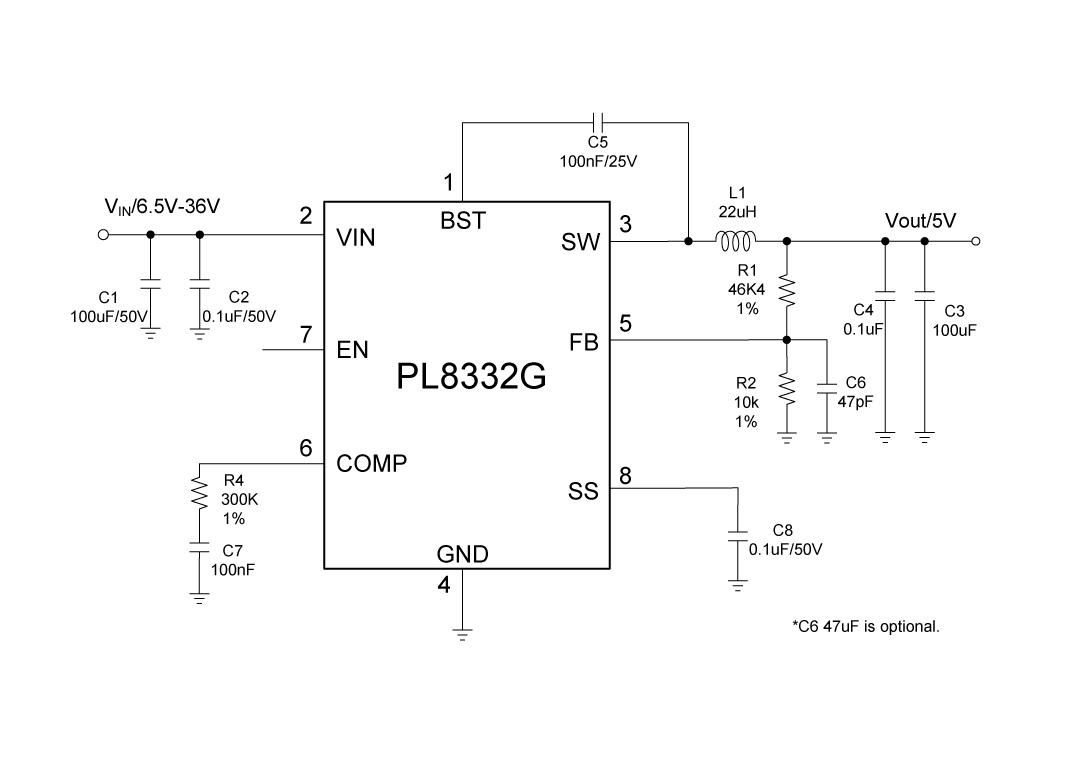

PL8332G应用原理图

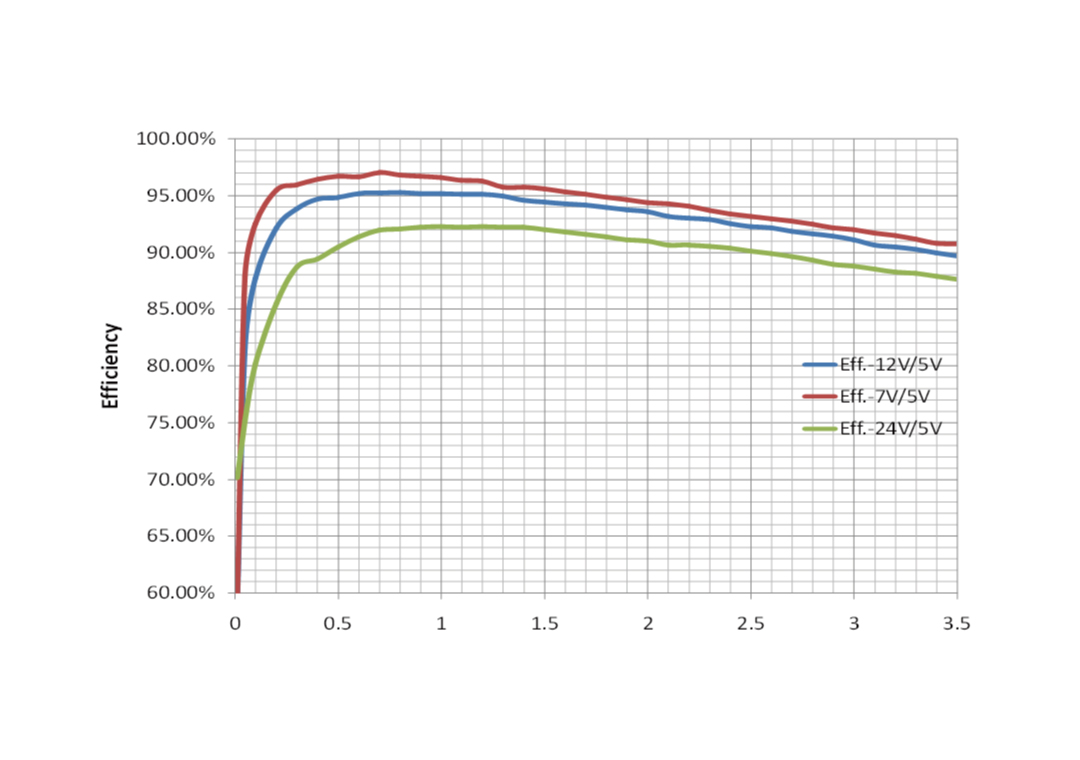

效率曲线图
3、产品描述
PL8332G是一款单片36V、3.1A降压开关稳压器。PL8332G集成了一个高侧36V 79mΩ和一个低侧36V、62mΩ MOSFET，以在6.5V到36V的工作输入电压范围内提供3.1A的连续负载电流，并具有33V的输入过压保护。峰值电流模式控制提供快速瞬态响应和逐周期电流限制。可编程软启动防止上电时的涌入电流
4、典型应用场景
-
机顶盒
-
电视
-
DVD, 液晶显示屏
-
笔记本
-
数据通信
-
分布式电力系统
-
USB车载充电器
-
便携式充电器
-
通用
5、封装信息

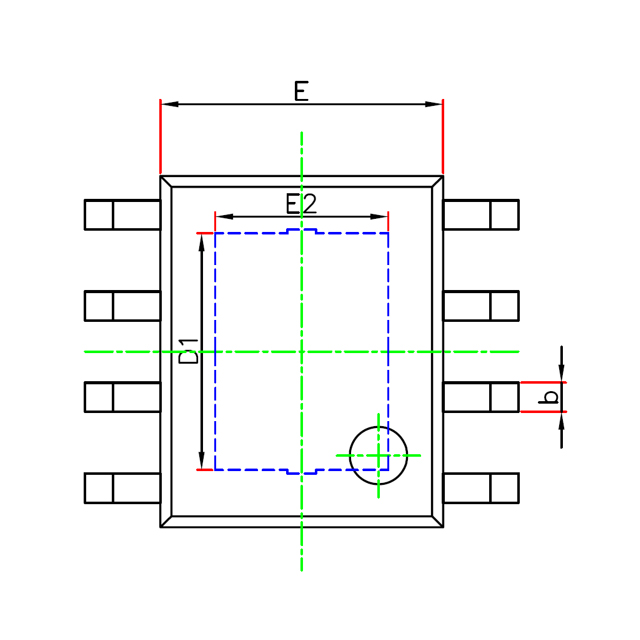

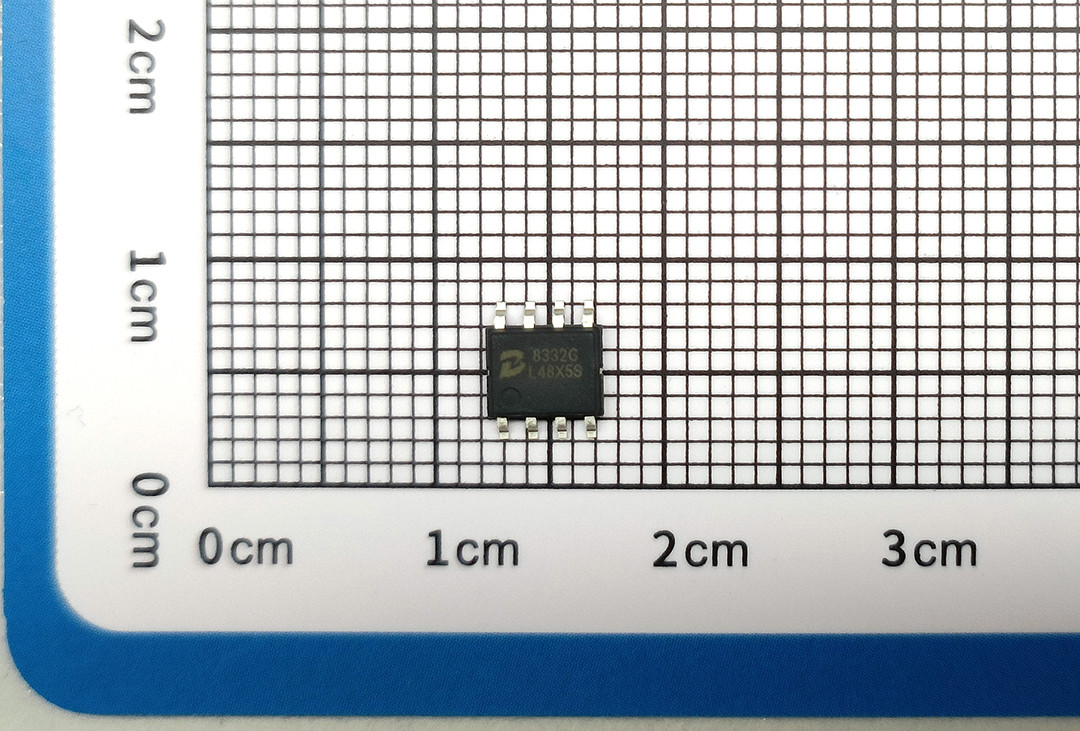

PL8332G顶视图

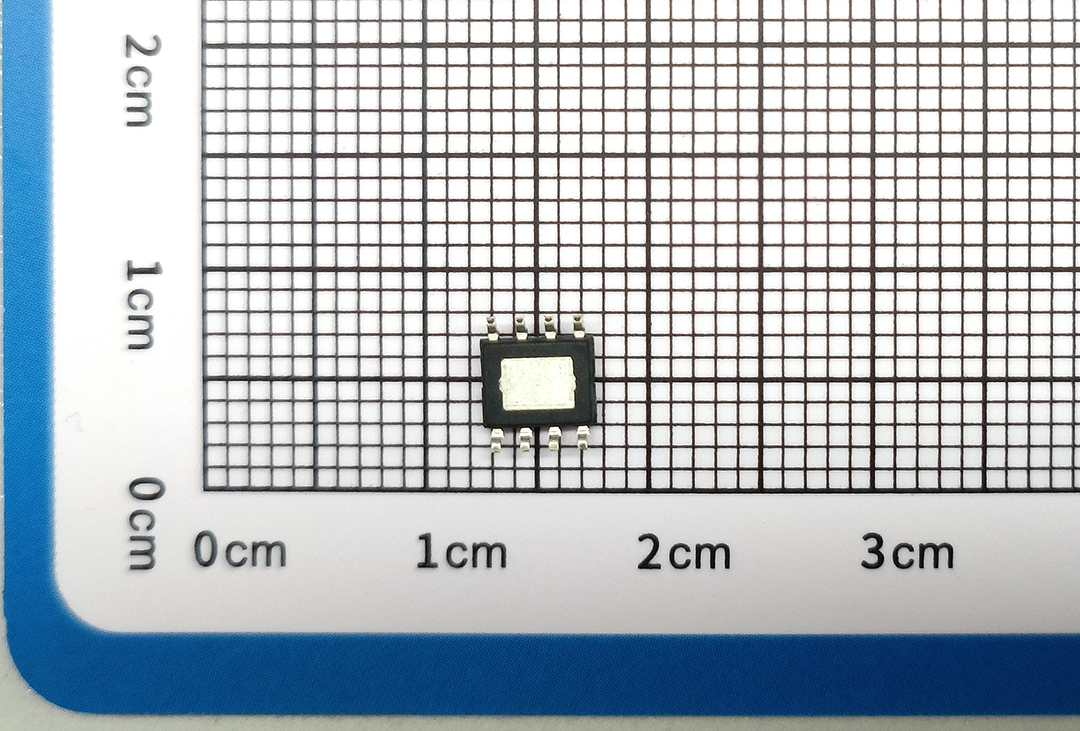

PL8332G背视图

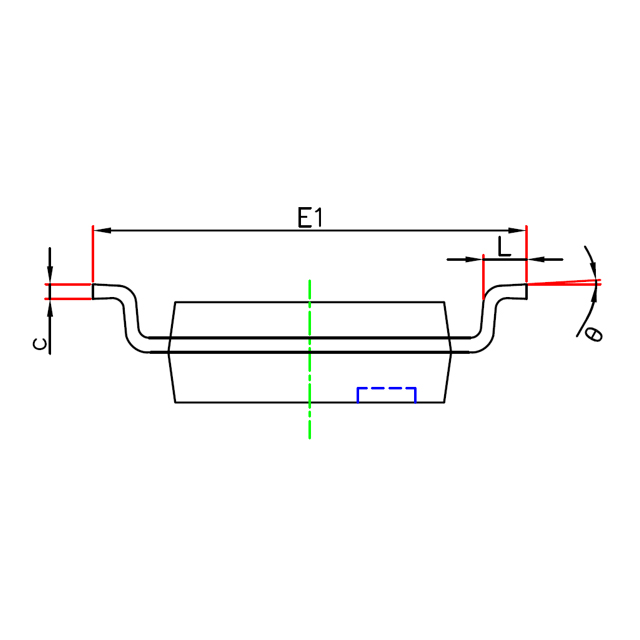

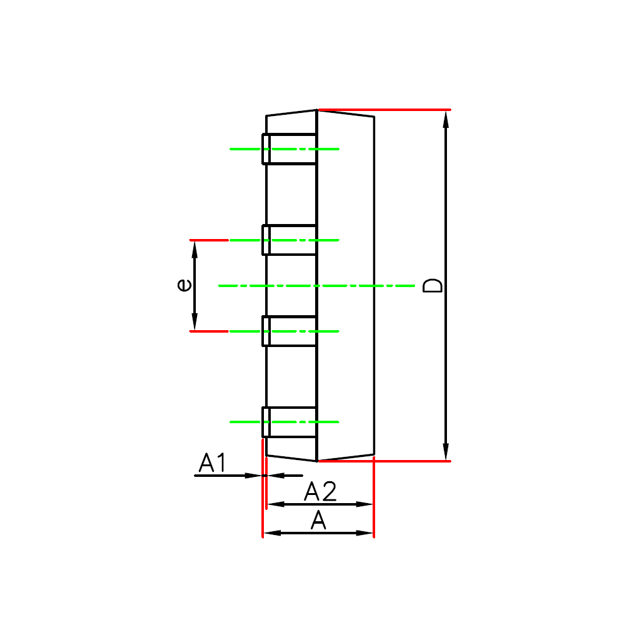

PL8332G侧视图
6、管脚定义和功能描述
PL8332G管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | BST | 引导引脚在SW和BST之间连接一个0.1µF或更大容量的电容，以给高侧栅极驱动器供电。尽量缩小BST和SW的回路以减少电磁干扰（EMI）。 |
| 2 | VIN | 电源输入。VIN为集成电路供电。供应6.5V至36V的电源给VIN。用一个大电容和至少另一个0.1uF的陶瓷电容将VIN旁路到地(GND)，以消除对IC输入的噪声。将电容器，特别是0.1uF的陶瓷电容尽可能靠近VIN和GND引脚放置。最小化0.1uF电容、VIN引脚和GND引脚的环路，以减少高侧功率器件上的电磁干扰（EMI）和瞬态电压尖峰。 |
| 3 | SW | 电压切换引脚。将此引脚连接到电感的切换节点。 |
| 4 | GND | 参考地 |
| 5 | FB | 反馈输入。FB 检测输出电压。将 FB 与连接在输出和接地之间的电阻分压器相连。FB 是一个敏感节点。保持 FB 避免靠近 SW 和 BST 引脚。最好在 FB 引脚上连接一个 47pF 的电容器，以滤除来自其他噪声节点（如 SW、BST 和 VIN）的可能耦合。 |
| 6 | COMP | 连接补偿网络以使转换器稳定工作。 |
| 7 | EN | 启用输入。EN是一个数字输入，用于打开或关闭调节器。将EN引脚拉高以打开调节器；拉低则关闭。EN引脚通过一个较大的电阻器内部连接到VIN。不需要外部电阻器来启用该部分。 |
| 8 | SS | 这个引脚用于编程软启动时间，请连接一个电容以编程软启动时间。 |
| 9 | EPAD | 电源地和EPAD，在满负载操作时，EPAD必须连接到PCB地。 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL8332G_Datasheet_r1.0 | 2025/06/13 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

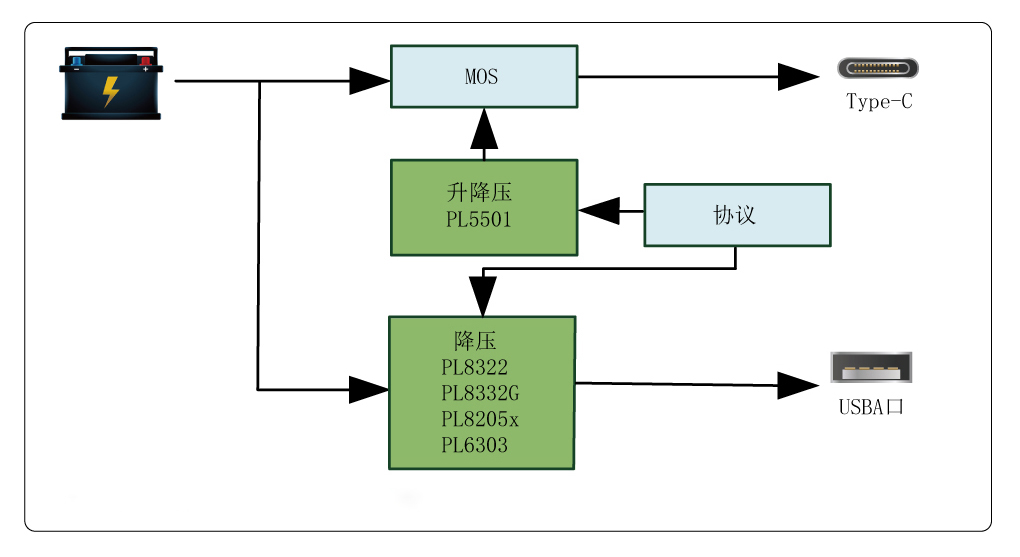

车充A+C独立100W解决方案
车充A+C独立100W解决方案
|
| 2 |

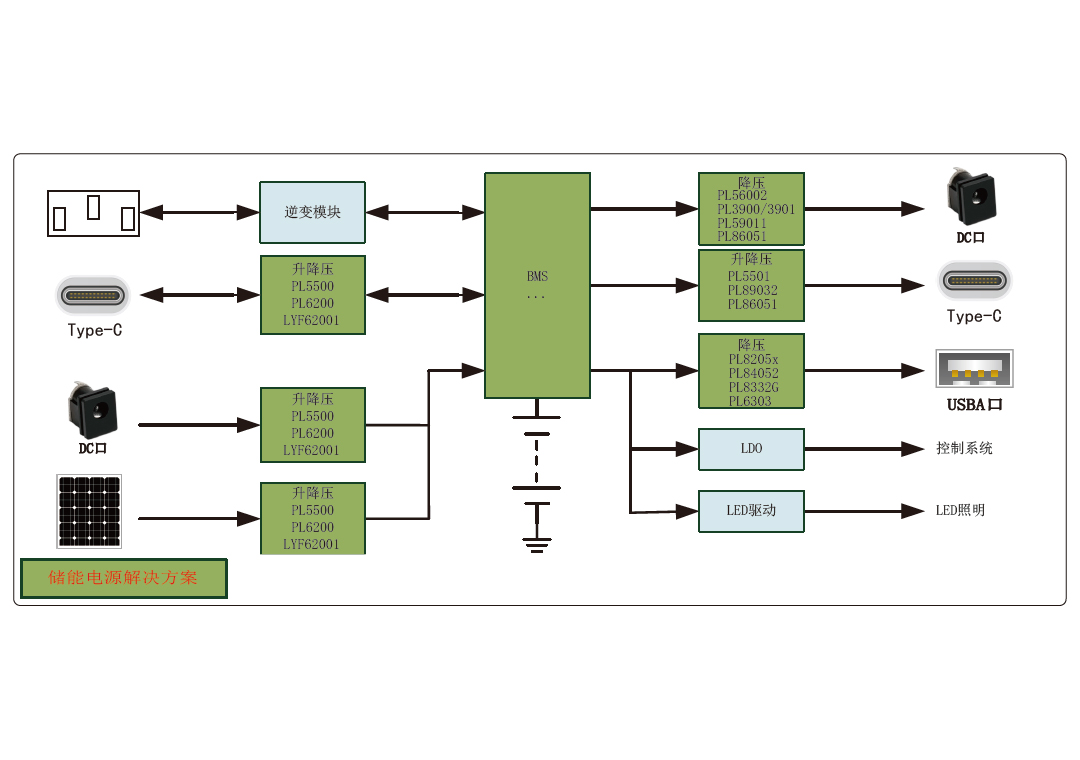

移动储能电源方案
移动储能电源方案
|
| 3 |
智能窗帘应用方案
智能窗帘应用方案
|
| 4 |

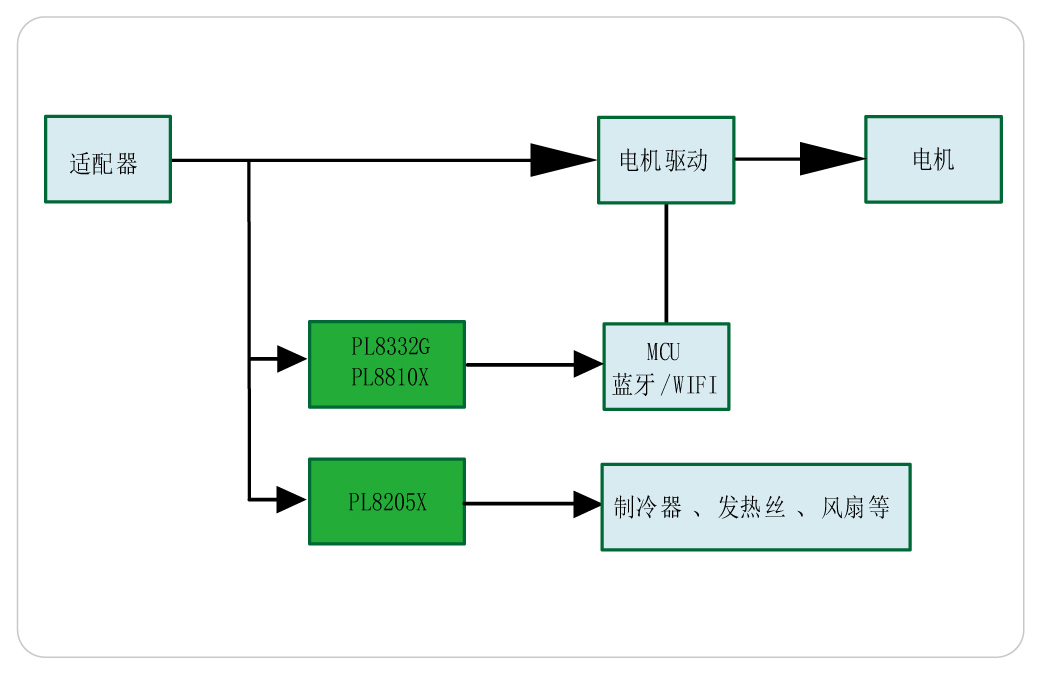

智能家电应用方案
智能家电应用方案
|
