PL62005是一款集成快速充电协议的高效、同步双向降压/升压充电器样品订购

一、产品详情

1、产品特征：

输入电压范围：3.0V-32V
输出电压范围：2.0V-30V
可编程开关峰值电流：20A
开关频率：150KHz/300KHz
集成了全快充协议、buck-boost充放电控制器、电源路径管理
支持AACC应用、集成I²C通信
电池类型3V-4.5V可每10mV递增设置
适配器防拉死电压VINREG可每10mV递增编辑
输入输出电流限制可每10mA递增编辑
输出电压可每10mV递增编辑
支持欠压、过压、过流、短路、温度等保护
集成LDO

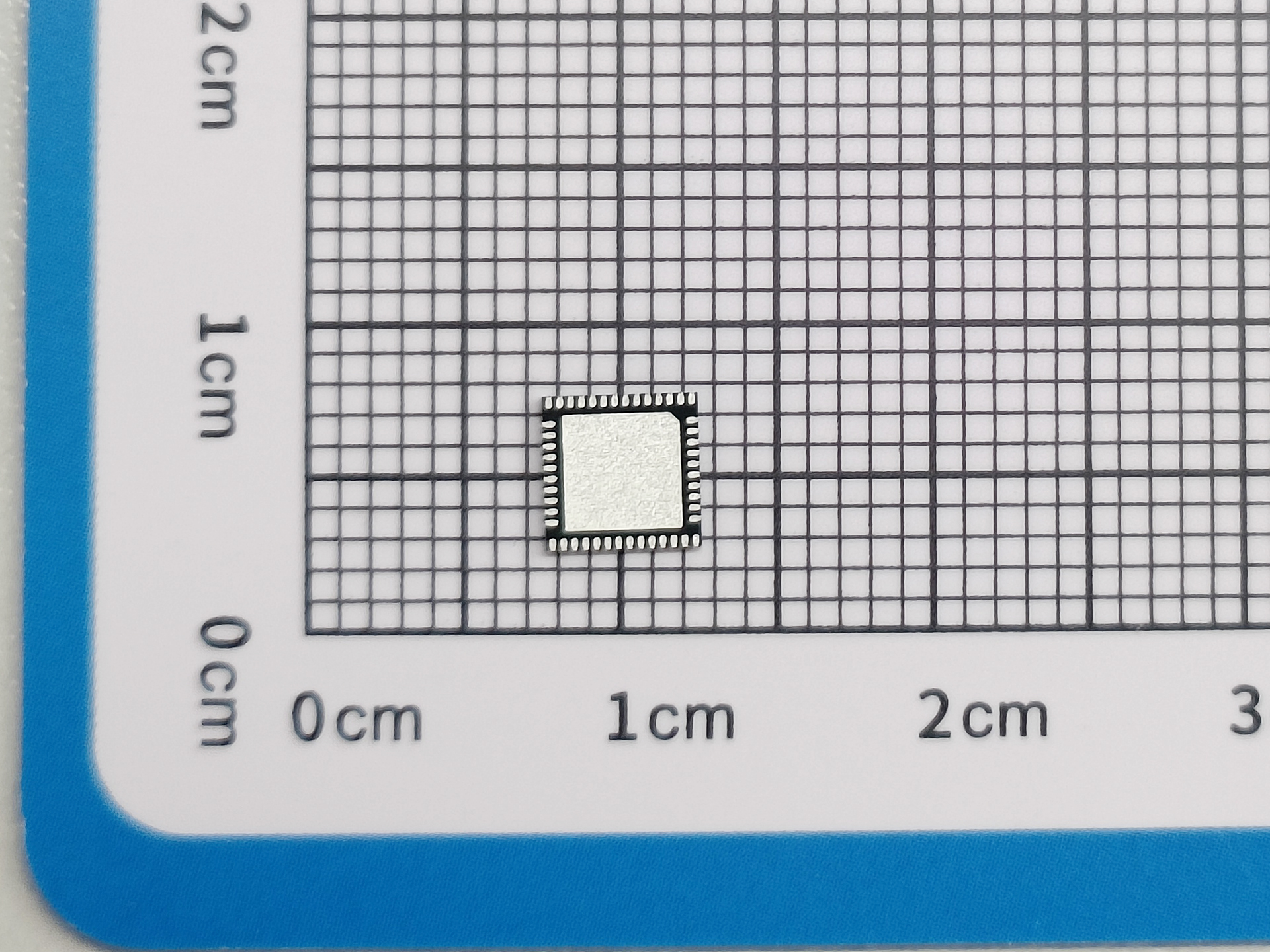

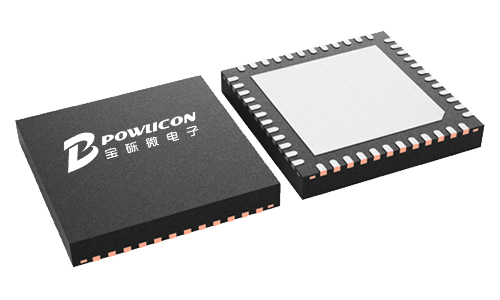

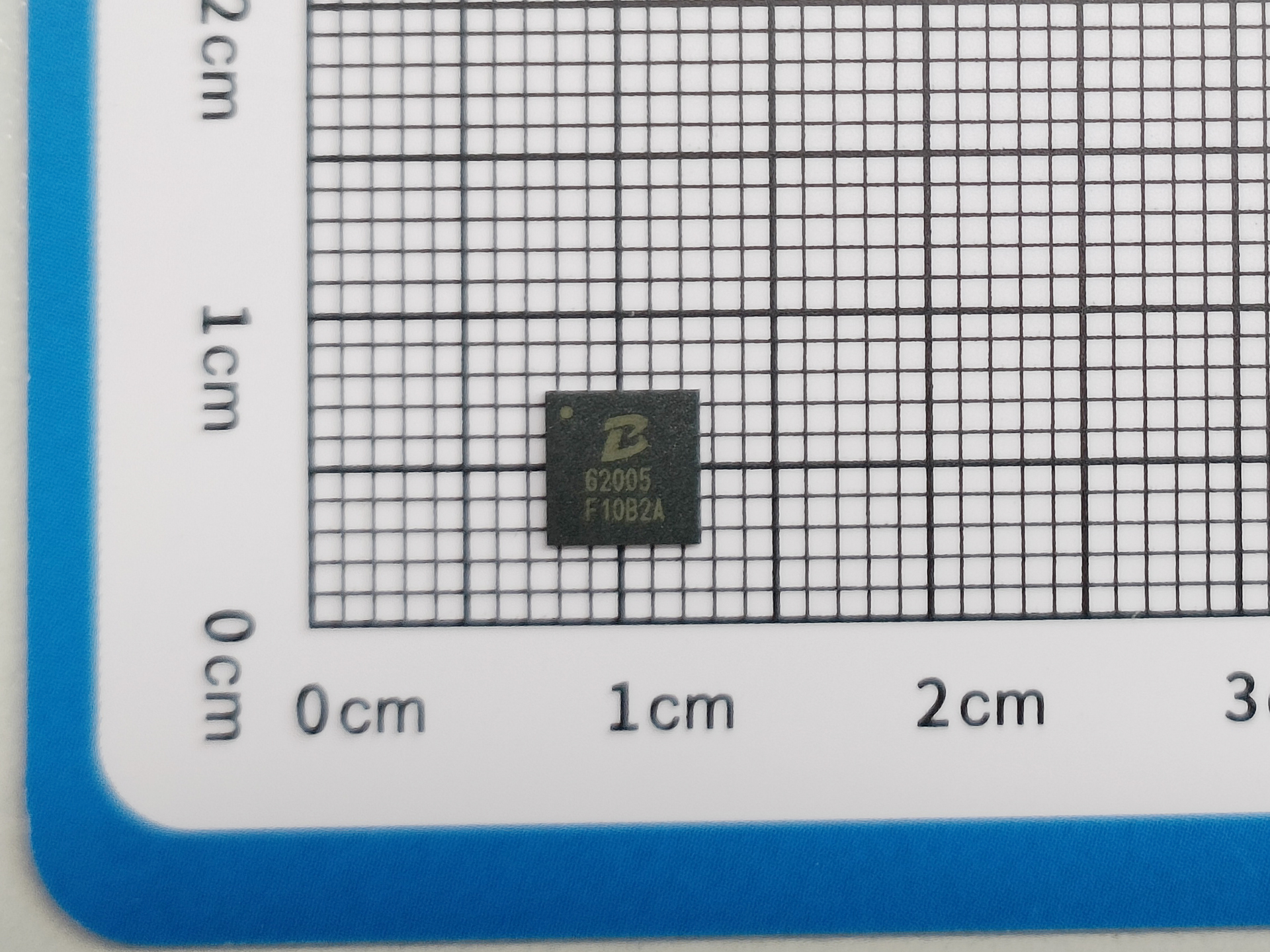

封装：QFN5x5-48

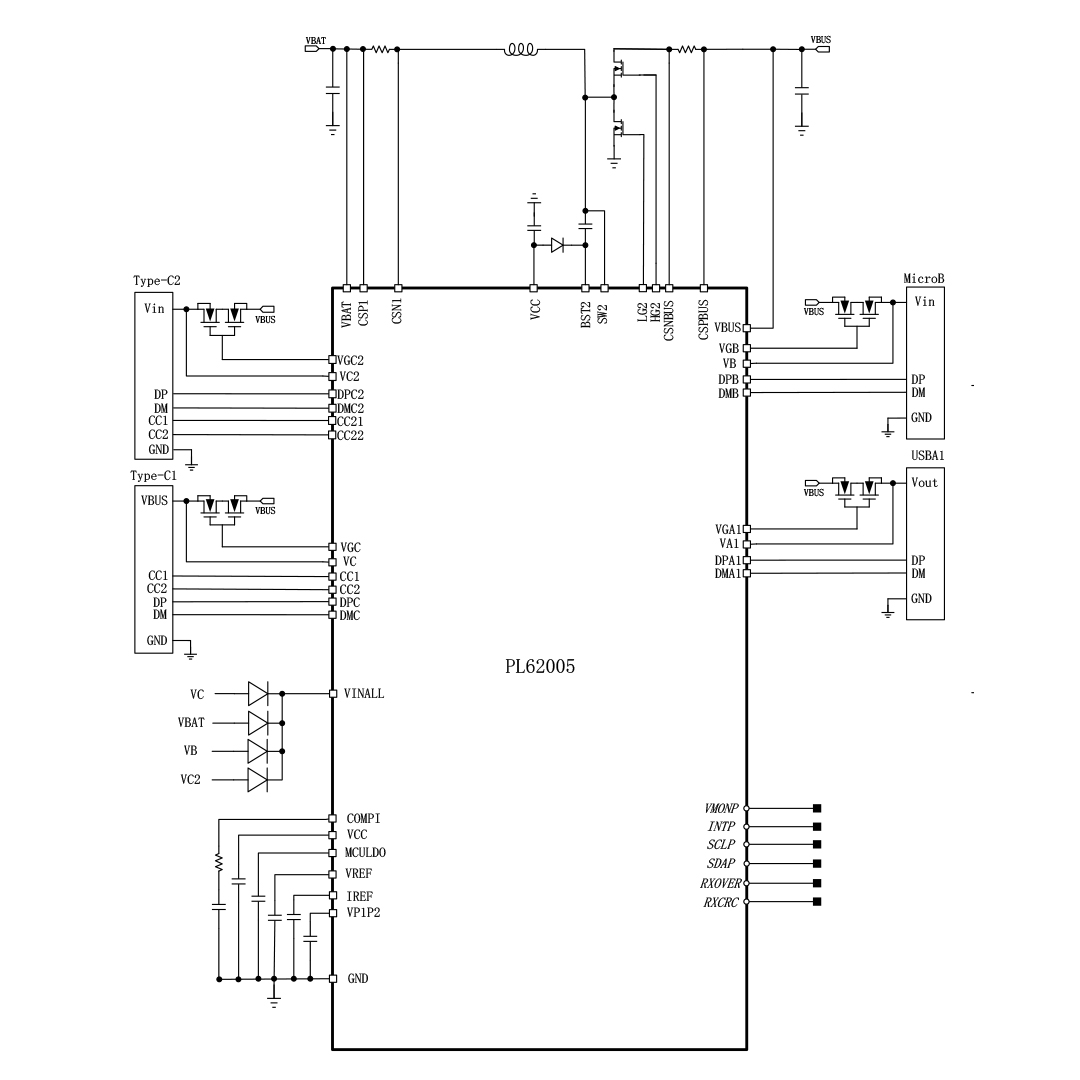

2、应用原理图：

3、产品描述

PL62005 是一款高效的同步双向降压/升压充电器，集成了快速充电协议。它是一个功能全面且灵活的降压/升压充电器平台，专为大多数带有 Type-C 端口并支持 PD 协议的快速充电应用而设计。 PL62005 提供 I²C接口以便与MCU通信，为电池和总线端子提供高压检测功能，能精确地对电池电流、总线电流以及多达 4 个 USB 端口的电流进行电流检测。它还为所有 USB 端口的 CC1、CC2、DP、DM 通信信号提供高压隔离。PL62005 可以与通用的MCU协同工作，为各种快速充电应用，如移动电源、电池组或便携式储能电源等，提供一个完整、强大且灵活的升降压充电系统。

在充电模式下，它以降压模式为电池充电。PL62005 支持涓流充电、恒流（CC）充电和恒压（CV）充电管理。充电电流和充电电压可以通过两个 12 位的数模转换器（DAC）进行编程设定。

PL62005 具有 I²C 接口，因此用户可以通过 I²C 轻松控制充电或者放电模式，并对充电电流、充电电压、输出电压和输出电流限制进行编程设置。它还能监测多达四个 USB 端口的状态，并提供四个NMOS栅极驱动器，以独立控制功率路径。用户还可以使用 I²C 来监测DC-DC模块甚至整个系统的状态。

PL62005 还提供了 VMONP 引脚，通过该引脚，MCU可以实时监测 VBUS、VBAT、IBUS、IBAT以及每个端口的电流。所有这些特性简化了系统设计，并降低了BOM成本。PL62005 支持欠压保护、过压保护、过流保护、短路保护和过温保护，以确保系统在不同的异常情况下的安全性。

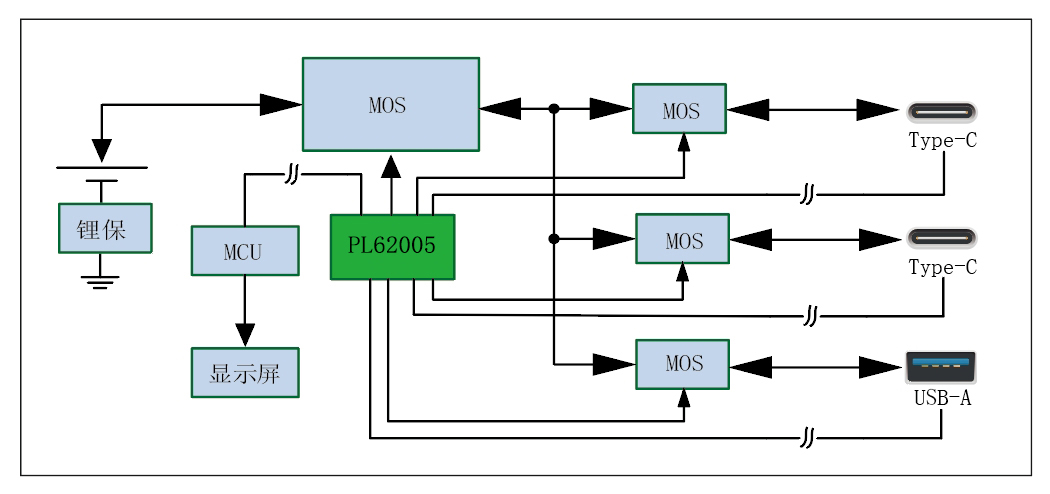

4、典型应用场景

移动电源
电池组
锂离子电池充电器
便携式设备
通用快速充电设备
智能USB插座

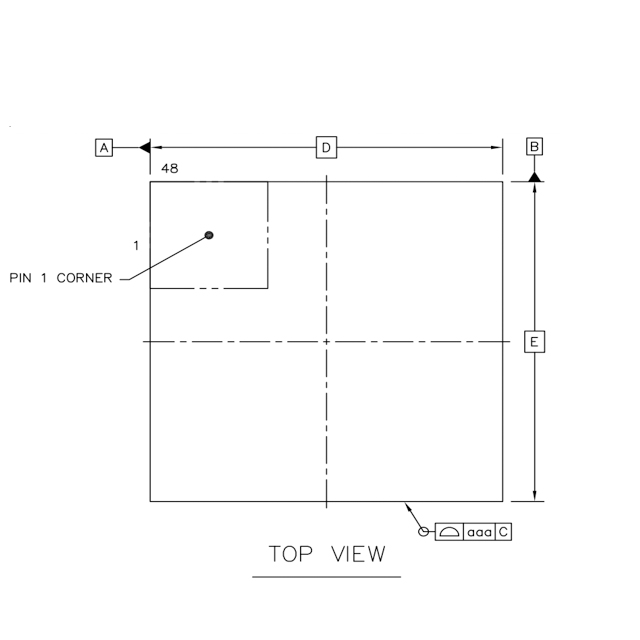

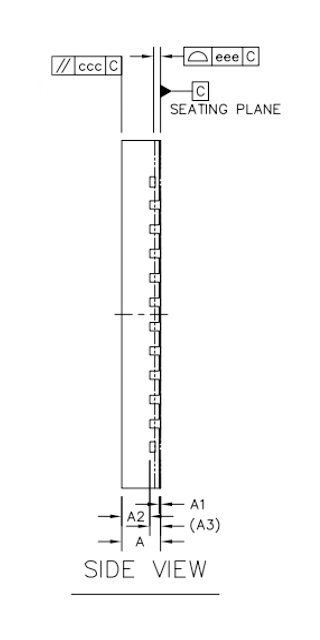

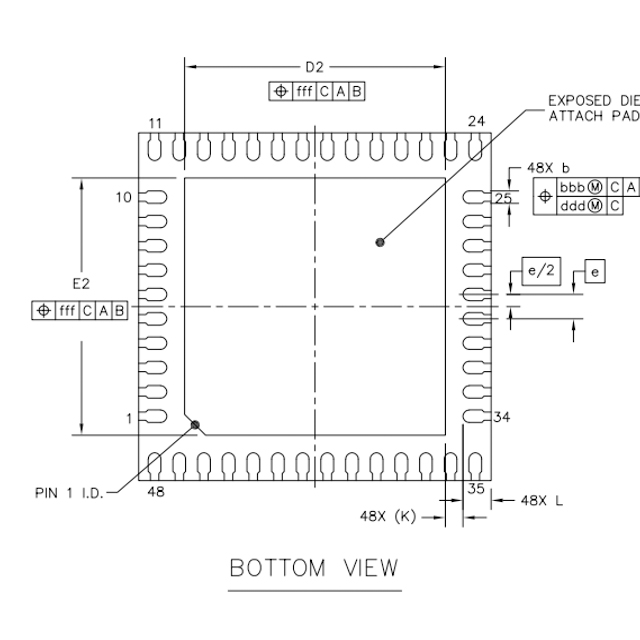

5、封装信息

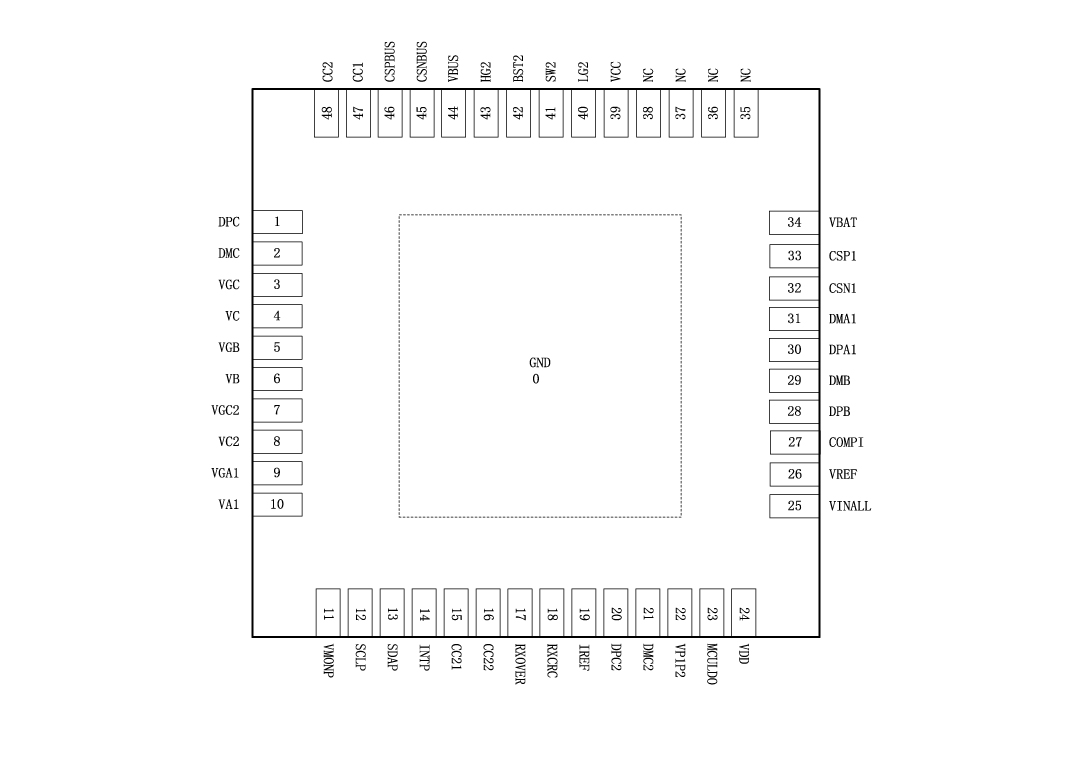

6、管脚定义和功能描述

管脚功能描述

序号	名称	描述
0	GND	封装的外露焊盘，用于内部电路的接地连接
1	DPC	C1 端口的 D + 信号
2	DMC	C1 端口的 D - 信号
3	VGC	用于控制 C1 端口外部 NMOS栅极驱动器
4	VC	用于检测 C 端口的电压
5	VGB	用于控制 B 端口外部 NMOS 的栅极驱动器
6	VB	用于检测 B 端口的电压
7	VGC2	用于控制 C2 端口外部 NMOS 的栅极驱动器
8	VC2	用于检测 C2 端口的电压
9	VGA1	用于控制 A1 端口外部 NMOS 的栅极驱动器
10	VA1	用于检测 A1 端口的电压
11	VMONP	用于检测 VBUS、VBAT、IBUS、IBAT，以及 A/B/C1/C2 端口截止 MOS 管的压降。将该引脚连接至MCU
12	SCLP	I²C 时钟线。连接一个上拉电阻（典型值为 10kΩ ）。连接至 MCU
13	SDAP	I²C 数据线。连接一个上拉电阻（典型值为 10kΩ ）。连接至 MCU
14	INTP	用于中断信号的开漏输出。连接至 MCU
15	CC21	C2 端口的配置通道 1
16	CC22	C2 端口的配置通道 2
17	RXOVER	与 MCU 连接的多功能引脚 [00：接收溢出 01：VRDAC2P05 10：1 毫秒时钟 11：IFB_B]
18	RXCRC	与 MCU 连接的多功能引脚 [ 00：接收循环冗余校验 01：0.9 伏 10：数字时钟 ]
19	IREF	与 MCU 连接的多功能引脚 [ 00：基准电流 01：反馈 1 10：地址选择 11：IFB_A1 ]
20	DPC2	C2 端口的 D + 信号
21	DMC2	C2 端口的 D - 信号
22	VP1P2	1.2 V电源
23	MCULDO	内部电源供应
24	VDD	内部 5 伏线性稳压器的输出; 在 VDD 引脚和地之间连接一个1μF的电容，尽可能靠近芯片放置
25	VINALL	芯片的电源供应。通过低压肖特基二极管连接到电源。在此引脚和地之间连接一个1μF的电容，尽可能靠近芯片放置
26	VREF	电压控制环路的基准电压
27	COMP	误差放大器的输出和脉宽调制（PWM）比较器的输入。将频率补偿元件连接到此引脚
28	DPB	B 端口的 D + 信号
29	DMB	B 端口的 D - 信号
30	DPA1	A1 端口的 D + 信号
31	DMA1	A1 端口的 D - 信号
32	CSN1	电流检测放大器的负输入端。连接到 VBAT（电池电压）侧电流检测电阻的一端
33	CSP1	电流检测放大器的正输入端。连接到 VBAT 侧电流检测电阻的一端
34	VBAT	电池电压或输入电压; 在此引脚和地之间连接一个1μF的电容，尽可能靠近芯片放置
35,36,37,38	NC	该引脚为浮动引脚，没有电气连接
39	VCC	高端和低端驱动器的电源
40	LG2	开关 MOS 管的低端栅极驱动器
41	SW2	电源开关引脚。将该引脚连接至电感器的开关节点
42	BST2	自举引脚在SW和BST之间连接一个0.1µF或更大的电容，为高端栅极驱动器供电
43	HG2	开关 MOS 管的高端栅极驱动器
44	VBUS	充电器的功率节点
45	CSNBUS	电流检测放大器的负输入端。连接到电流检测电阻的一端
46	CSPBUS	电流检测放大器的正输入端。连接到电流检测电阻的一端
47	CC1	为C1 端口配置通道 1
48	CC2	为C1 端口配置通道 2

二、技术文档

类型	标题	上传时间	文档下载
产品规格书（英文）	PL62005_Datasheet_en_R1.0	2025/04/09	PDF下载

三、应用方案

序号	标题

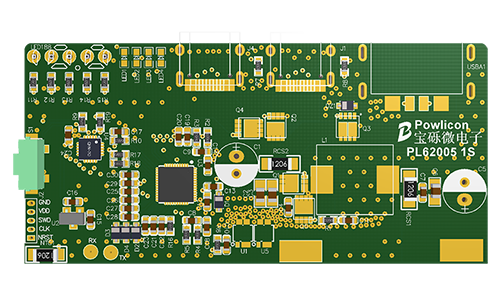

1	CCA/单串/18-27W充电宝方案 CCA/单串/18-27W充电宝方案
