PL93057是一款集成快充全协议及充电管理的双向升压/降压SOC  样品订购

一、产品详情

---

1、产品特征：

• 支持升压放电和降压充电， 同时支持PD3.0, QC3.0, AFC, SCP, FCP, BC1.2 等协议

• 支持PD3.0协议的双角色转换

• 内置充电管理功能，包括涓流、恒流、恒压、充满停止及复充

• VBUS/VBAT电压范围最高可到24V

• 集成四颗内阻8mR的N-MOSEFT

• 集成A口和C口的插拔检测功能

• 集成端口的过流、过压保护功能

• 支持1串锂电充电管理

• 支持4.2V和3.5V的充满电压且可调

• 开关频率可选150Khz 或 300Khz

• 内置自适应充电功能，通过写寄存器可动态调整VINREG电压适应不同功率的适配器

• 内置12-bit DAC 可确保电流以10mA的步径设置

• 内置12-bit DAC 可确保输出电压以5mV的步径设置

• 外部可通过VMON 引脚检测电池端、BUS端以及各个端口端的电压和电流等信息

• 集成DC-DC转换器的各种保护功能

• 当BUS电压与电池电压接近时，可设置直通

• 内置I²C接口与外部系统通信

• 集成3.3V/50mA LDO

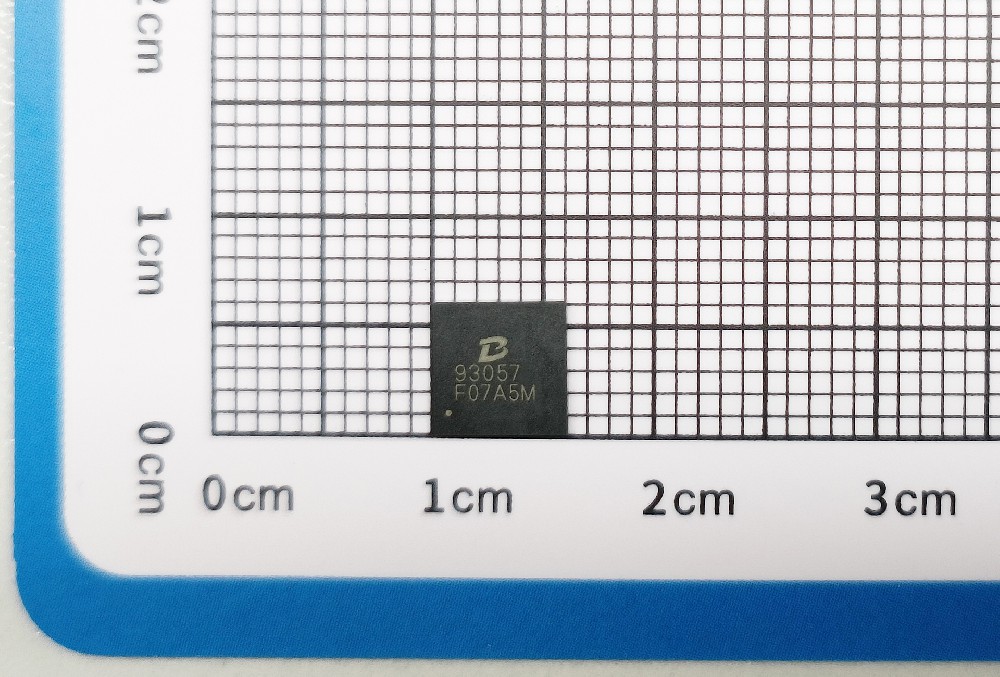

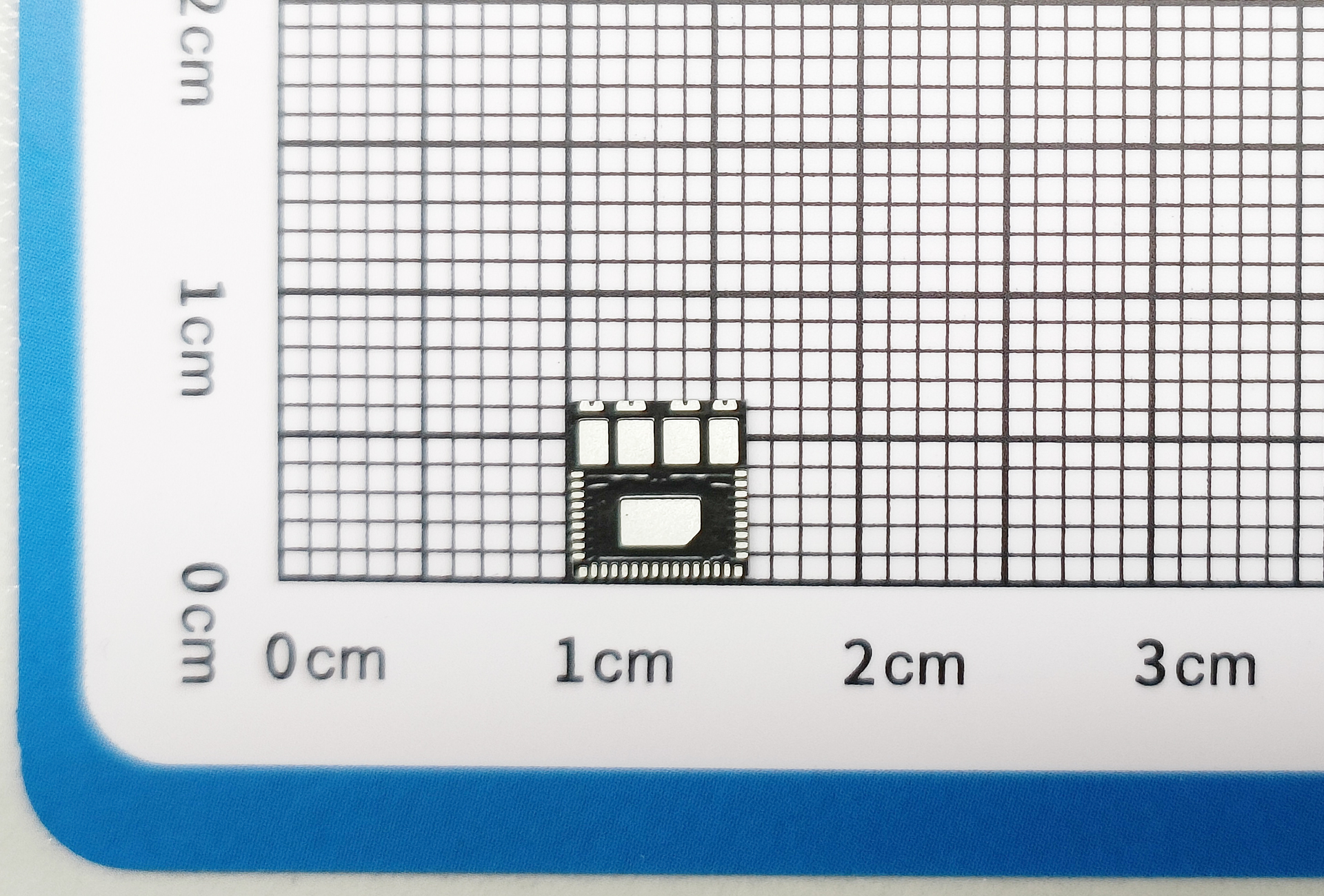

• QFN6x6-42 封装

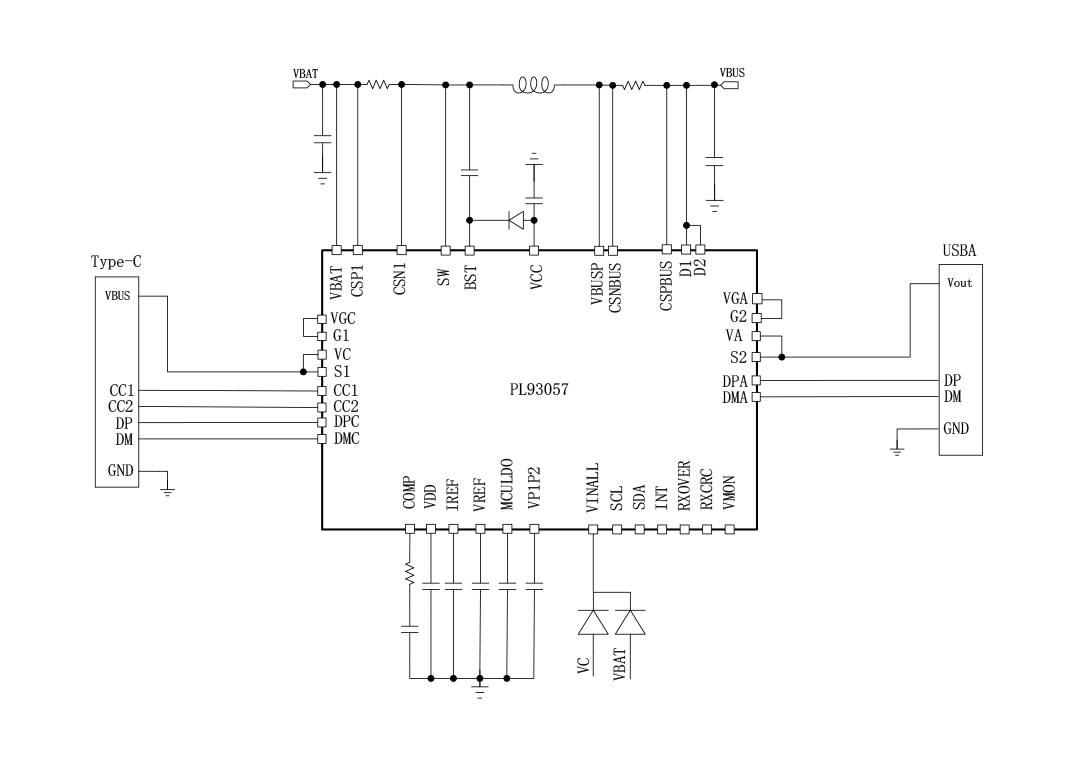

2、应用原理图：

3、产品描述

PL93057是集成了快充全协议、高效率、带充电管理的同步升压/降压SOC。 它是一个针对type-C PD快充应用而设计的、功能丰富的、使用灵活的升降压转换器平台，支持升压放电和降压充电。 PL93057 集成了I²C 接口，可方便与外部系统通信。通过I²C可将电池电压、BUS电压、电池电流、BUS电流及各端口的电压电流信息传送到外部系统。 同时，内部集成了耐高压的CC1/CC2、DP/DM USB通信协议接口。搭配普通的MCU 就可为各种快充应用提供完整、强大、灵活的快充方案。

在充电模式， PL93057支持涓流、恒流、恒压的充电管理。充电电流和电压都可以通过两个12-bit 寄存器来控制。 PL93057集成I²C接口，通过读写寄存器用户可方便的控制系统进入充电或放电模式，设置充电电流、充满电压、输出电压以及输出恒流点。通过I²C接口可以监控USB端口的状态，并控制内部NMOS的导通和关闭。同时用户也可以通过读状态寄存器来监控DC-DC的状态，甚至监控整个系统的工作情况。

PL93057提供VMON引脚，MCU可以通过该引脚直接实时读取VBUS、IBUS、VBAT、IBAT以及各端口的电压、电流信息。以简化系统设计和降低BOM成本。

为确保系统在任何工作条件下的安全，PL93057 集成了欠压保护、过压保护、过流保护、短路保护、以及温度保护等功能。

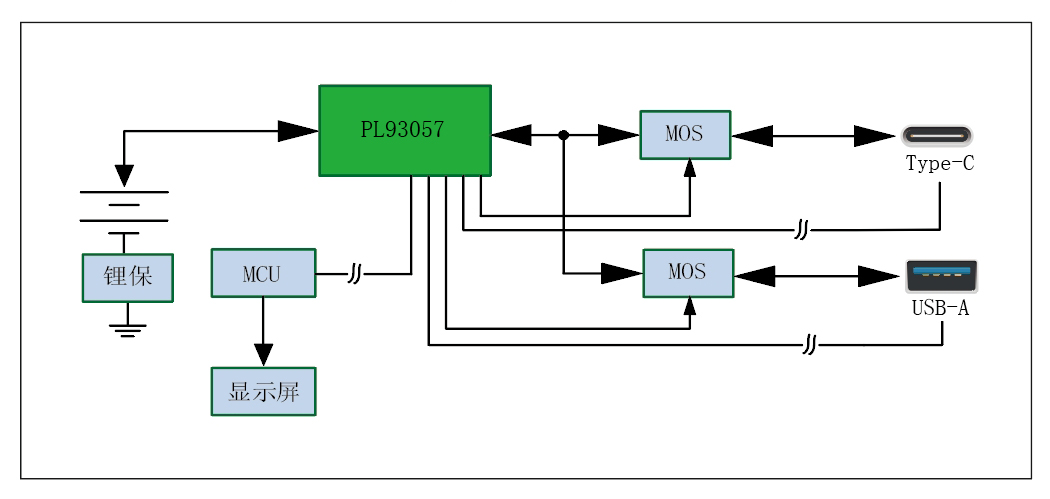

4、典型应用场景

• 充电宝

• 移动储能

• 电动工具

• 充电器

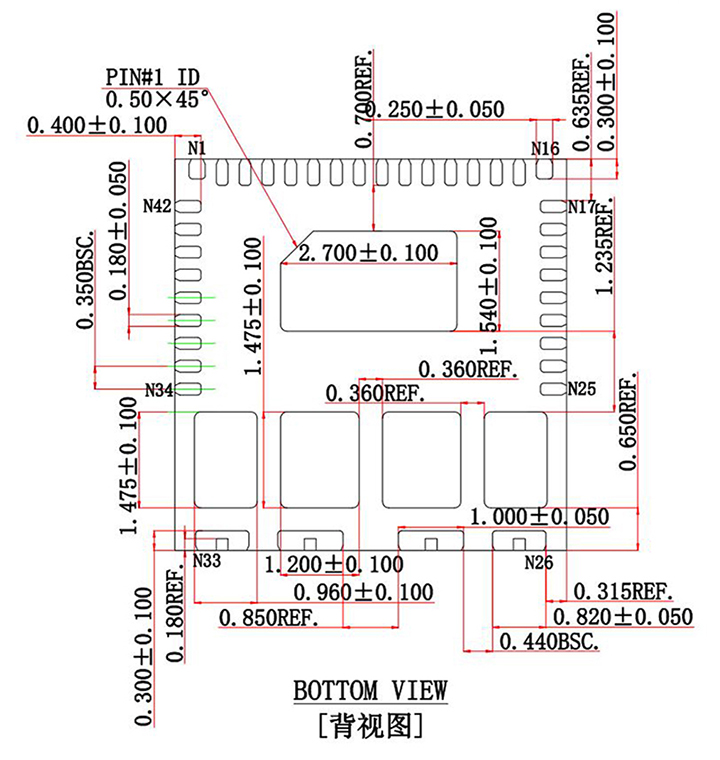

5、封装信息

6、管脚定义和功能描述

管脚功能描述

序号	名称	描述
1	VC	C口端电压检测
2	VGA	A口输出路径NMOS控制引脚
3	VA	A口端电压检测
0,4	GND	小信号地，需单点接到系统地
5	VMON	为外部MCU提供电压、电流信息，通过RC滤波连接至MCU ADC引脚。可读到 VBUS/VBAT，IBUS/IBAT，温度以及各端口的电压、电流信息。
6	SCL	I²C时钟线，通过上拉电阻(典型10kΩ)连接至MCU
7	SDA	I²C数据线，通过上拉电阻(典型10kΩ)连接至MCU
8	INT	中断信号，开漏结构，需连接至MCU
9	RXOVER	通信辅助信号，需连接至MCU
10	RXCRC	通信辅助信号，需连接至MCU
11	IREF	输入、输出电流限流环的参考点
12	VP1P2	1.2V内部系统电压源
13	MCULDO	3.3V给外部MCU供电
14	VDD	5V内部系统电压源，接1uF陶瓷电容到GND，尽可能靠近引脚
15	VINALL	IC供电引脚，外部供电通过肖特基二极管连接至引脚，接1uF陶瓷电容到GND，尽可能靠近引脚
16	VREF	电压环的参考点
17	COMP	误差放大器输出节点，连接频率补偿器件到GND
18	DPA	A口协议识别信号D+
19	DMA	A口协议识别信号D-
20	CSN1	电流检测放大器输入负端，检测VBAT端电流
21	CSP1	电流检测放大器输入正端，检测VBAT端电流
22	VBAT	电池端正极，接0.1uF陶瓷电容到PGND，尽可能靠近引脚
23	G2	A口路径MOS栅极
24	G1	C口路径MOS栅极
25	VCC	驱动电压源，接0.1uF陶瓷电容到PGND，尽可能靠近引脚
26	D1	C口路径MOS漏极
27	D2	A口路径MOS漏极
28	SW	半桥开关节点2，接功率电感
29	VBUSP	半桥上管源极，接VBUS端检流电阻
30	S1	C口路径MOS源极
31	S2	A口路径MOS源极
32,33	PGND	功率MOS源极
34	BST	连接100nF陶瓷电容至SW2
35	VBUS	输出电压或输入电压点，接0.1uF陶瓷电容到PGND，尽可能靠近引脚
36	CSPBUS	电流检测放大器输入正端，检测VBUS端电流
37	CSNBUS	电流检测放大器输入负端，检测VBUS端电流
38	CC1	C口检测和快充通信引脚
39	CC2	C口检测和快充通信引脚
40	DPC	C口协议识别信号D+
41	DMC	C口协议识别信号D-
42	VGC	C口输入、输出路径NMOS控制引脚
