PL30502是一款20V,15A带负载断开控制功能的同步升压转换器 样品订购
一、产品详情
1、产品特征：
-
输入电压范围：2.7V-20V
-
输出电压范围：4.5V-20V
-
集成了两个7mΩ FET
-
可编程开关峰值电流：15A
-
可调节开关频率：高达2.2MHz
-
可提供负载断开功能的栅极驱动器
-
自动切断短路保护功能
-
效率高达97%
-
自动PFM模式
-
倒扣工艺
-

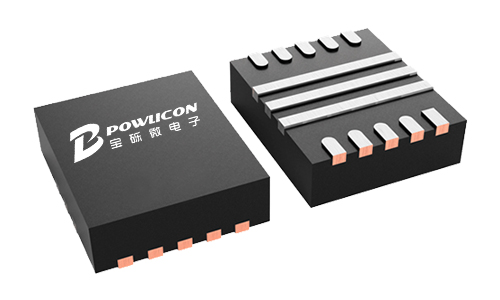

封装：QFNFC3.5x3-13L
2、应用原理图：

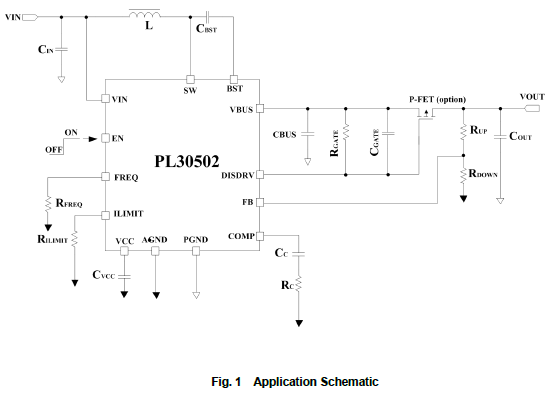

PL30502应用原理图
3、产品描述
PL30502是一款20V同步升压转换器，内置用于负载断开的栅极驱动器。它集成了两个低导通电阻的功率场效应晶体管（FET）：一个导通电阻为7-mΩ的开关 FET 和一个导通电阻为7-mΩ的整流 FET。
PL30502采用自适应恒定关断时间峰值电流模式控制。它具备一项内部特性，有助于提高轻载效率。当输出电流较低时，PL30502将进入不连续导通模式（DCM）。PL30502具备可配置特性，包括可编程的逐周期电流限制和可编程的开关频率功能。
PL30502在关机时能够将输出端与输入端隔离。一旦输出端发生短路，它会进入打嗝模式以降低热应力，并且在短路情况消除后可自动恢复。此外，PL30502还具备过压保护（OVP）和热保护功能，以避免出现故障运行。PL30502采用3.0毫米×3.5毫米的13引脚VQFN封装，散热性能得到增强。
4、典型应用场景
-
蓝牙扬声器
-
Thunderbolt接口
-
便携式刷卡机（POS）终端
-
无线充
5、封装信息

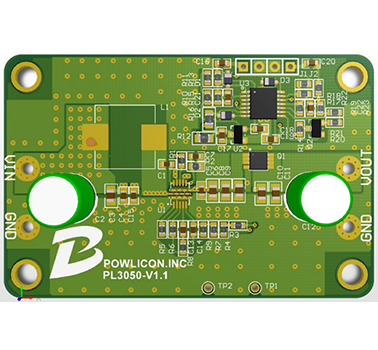

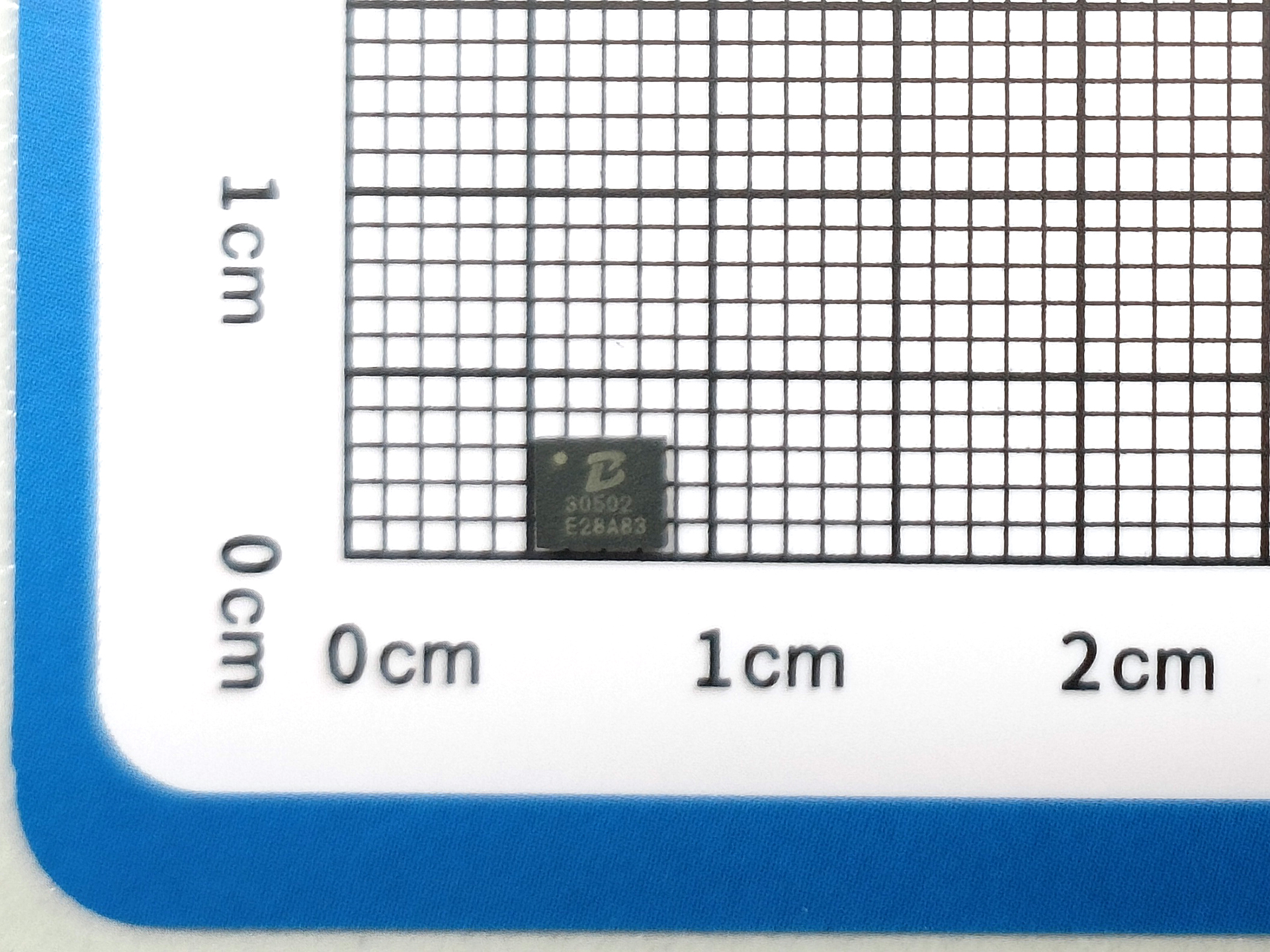

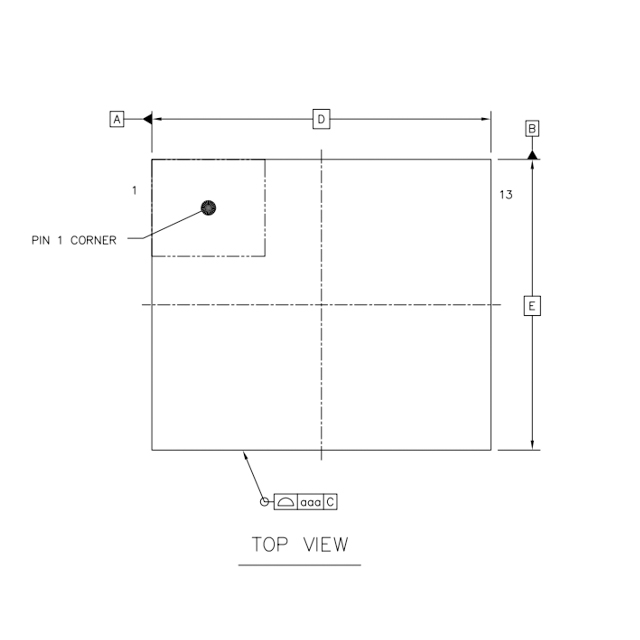

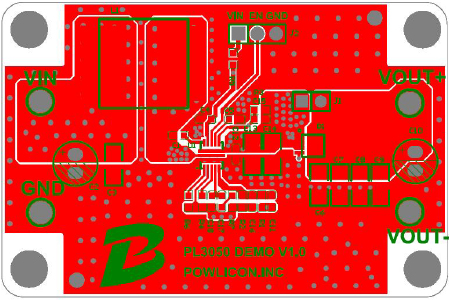

PL30502顶视图

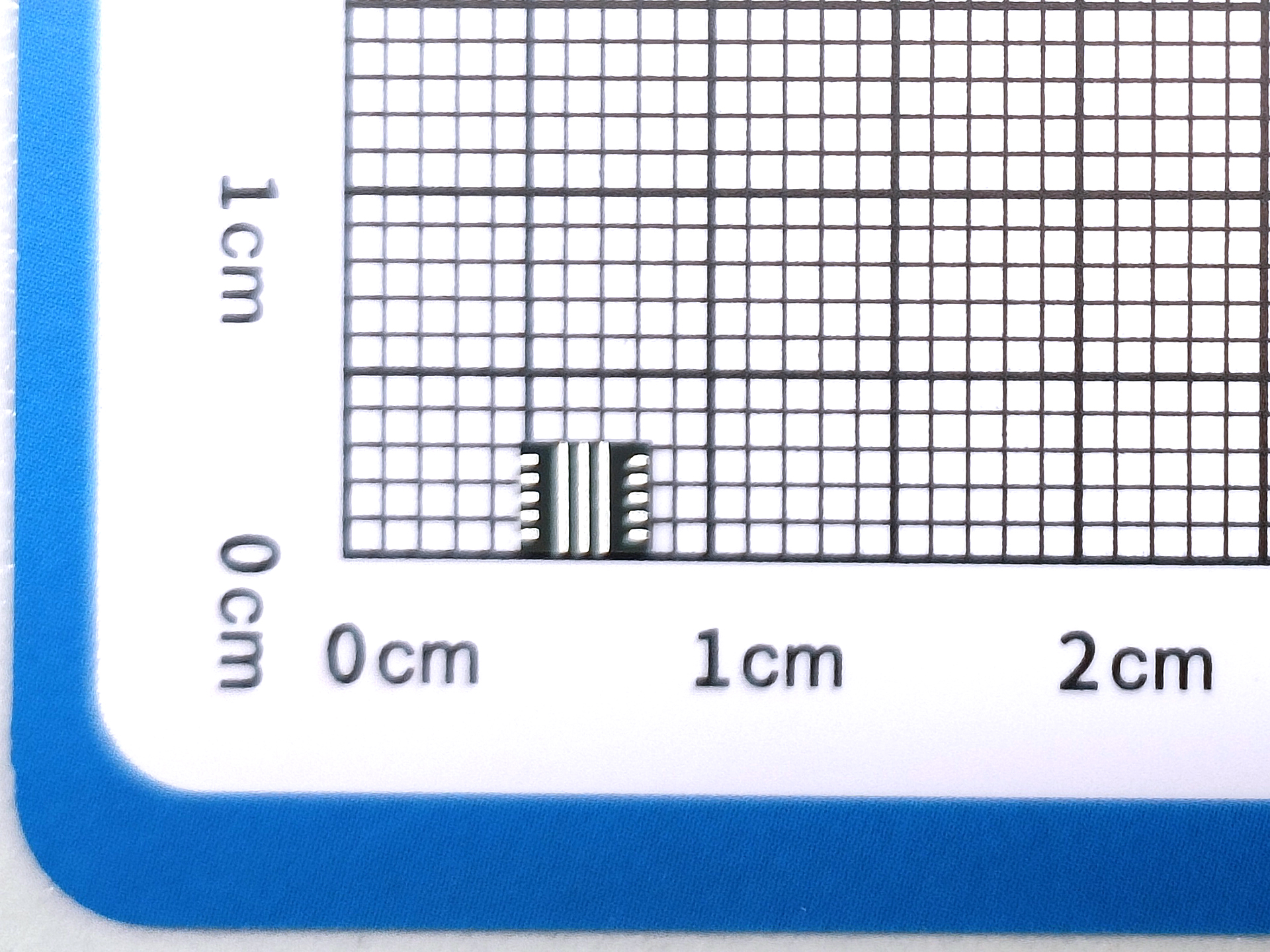

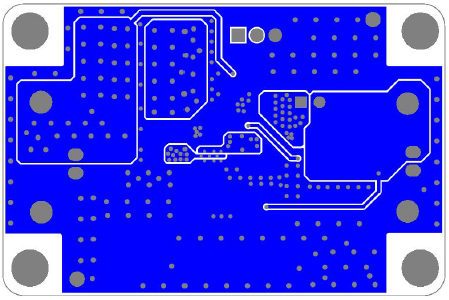

PL30502背视图

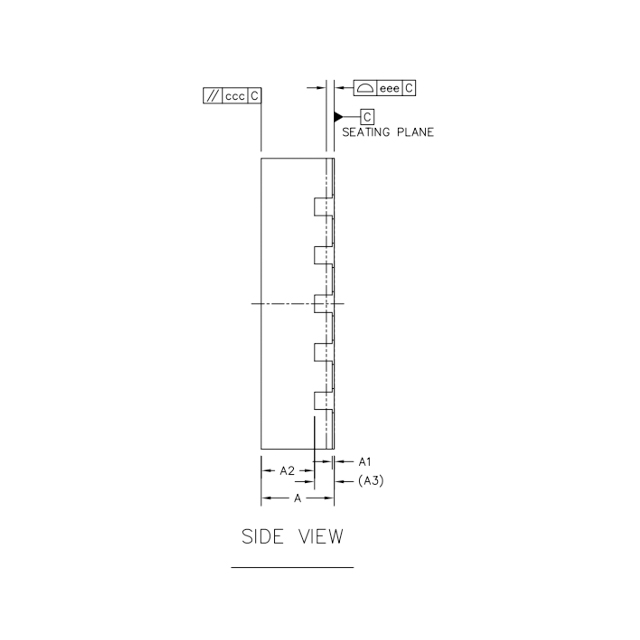

PL30502侧视图
6、管脚定义和功能描述

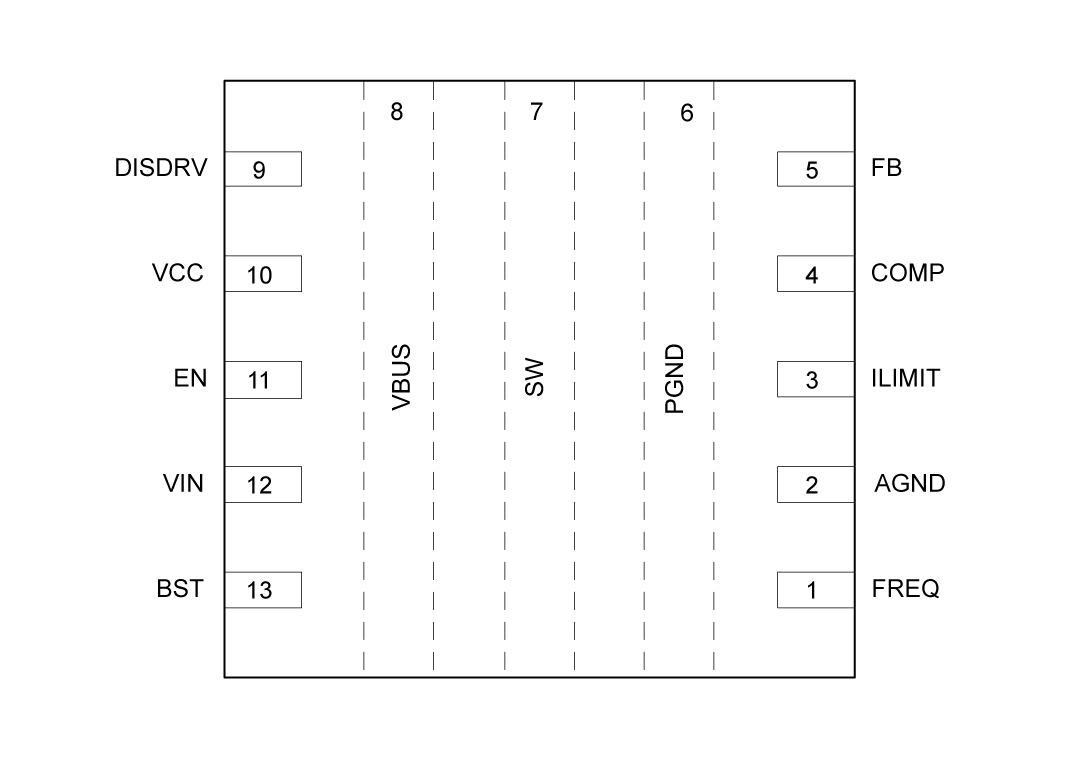

PL30502管脚定义图
管脚功能描述
| 序号 | 名称 | 描述 |
|---|---|---|
| 1 | FREQ | 开关频率可通过该引脚与模拟地（AGND）之间连接的一个电阻进行编程设定。 |
| 2 | AGND | 模拟地 |
| 3 | ILIMIT | 可调节的低侧场效应晶体管（LSFET）峰值电流限制。需连接一个电阻到模拟地（AGND） |
| 4 | COMP | 内部误差放大器的输出端。环路补偿网络连接到 COMP引脚和模拟地（AGND）。COMP是一个敏感节点，要让COMP引脚远离SW引脚和BST引脚。 |
| 5 | FB | 反馈输入。FB引脚用于感应输出电压，需将FB引脚通过一个连接在输出端与地之间的电阻分压器进行连接。FB是一个敏感节点，要让FB引脚远离SW引脚和BST引脚。 |
| 6 | PGND | 功率地。低侧场效应晶体管（LSFET）的源极在内部连接到功率地（PGND） |
| 7 | SW | 升压转换器的功率开关引脚，即低侧场效应晶体管（LSFET）漏极和高侧场效应晶体管（HSFET）源极的公共节点。将线圈连接到该引脚和电源输入端 |
| 8 | VBUS | 升压转换器的输出引脚，该引脚在内部连接至高侧场效应晶体管（HSFET）的漏极 |
| 9 | DISDRV | 这是用于外部断开用场效应晶体管（FET）的栅极驱动输出引脚。将 DISDRV 引脚连接到外部场效应晶体管的栅极。如果不使用负载断开功能，则让该引脚悬空. |
| 10 | VCC | 内部稳压器的输出端。此引脚与地之间需要连接一个容量大于 4.7μF 的陶瓷电容。 |
| 11 | EN | 使能引脚。将其拉高以开启集成电路，不要让该引脚悬空 |
| 12 | VIN | 输入电源引脚。使用一个大容量电容将输入电压（Vin）旁路至地（GND），并且至少再使用一个 0.1 微法（μF）的陶瓷电容，以消除输入到集成电路（IC）的噪声。将这些电容放置在靠近输入电压（Vin）引脚和地（GND）引脚的位置 |
| 13 | BST | 自举引脚。在开关（SW）和自举（BST）引脚之间连接一个 0.1µF 或更大的电容，以为高侧栅极驱动器供电 |
二、技术文档
| 类型 | 标题 | 上传时间 | 文档下载 |
| 产品规格书（英文） | PL30502_Datasheet_en_r1.0 | 2025/05/06 | PDF下载 |
三、应用方案
| 序号 | 标题 |
| 1 |

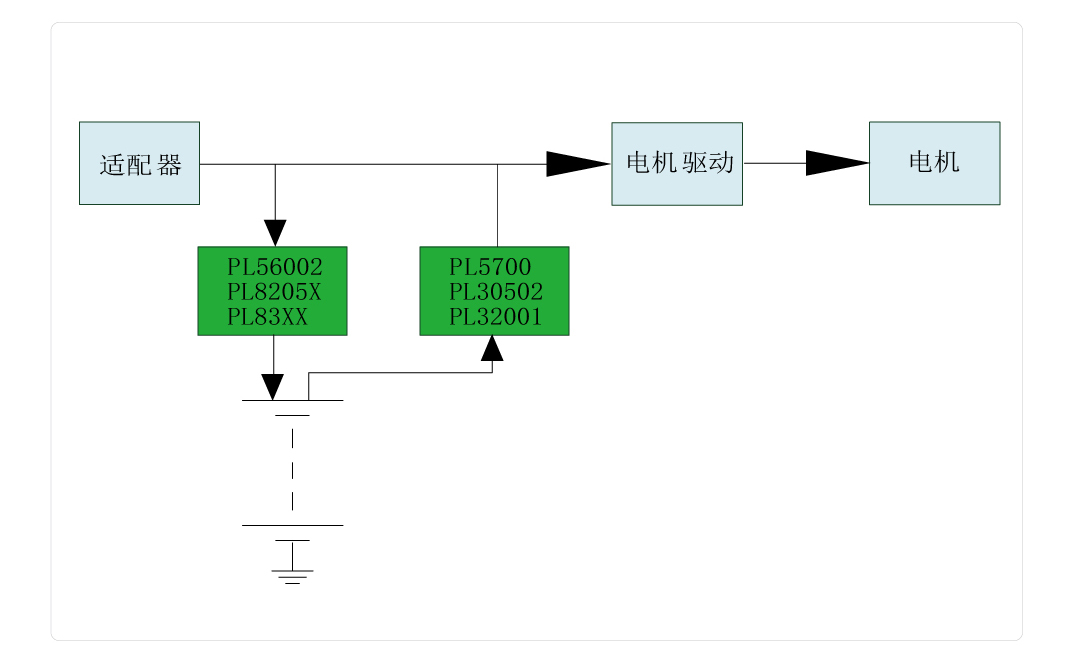

智能窗帘应用方案
